RSoft 新功能

新的RSoft Photonic Device Tools、System Tools以及PIC Design Suite 现已发布

RSoft CAD改善

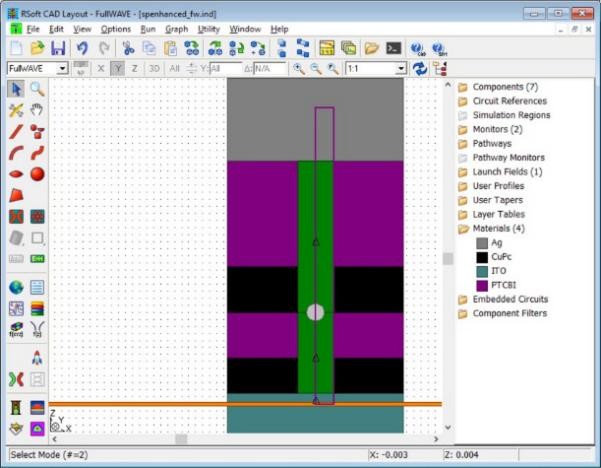

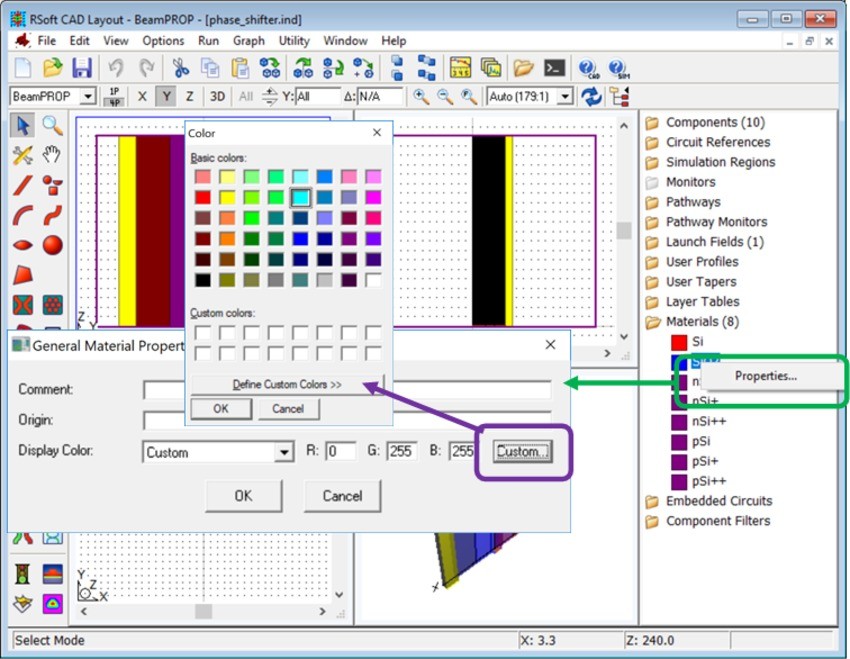

基于材料的颜色编码。 可以轻松且明确地查看复杂的结构,可以根据元件的材料成分对其进行分类并显示不同的颜色。 资料证明的材料已有预设的颜色,可以通过更改RGB值来自定义。


元件过滤能力

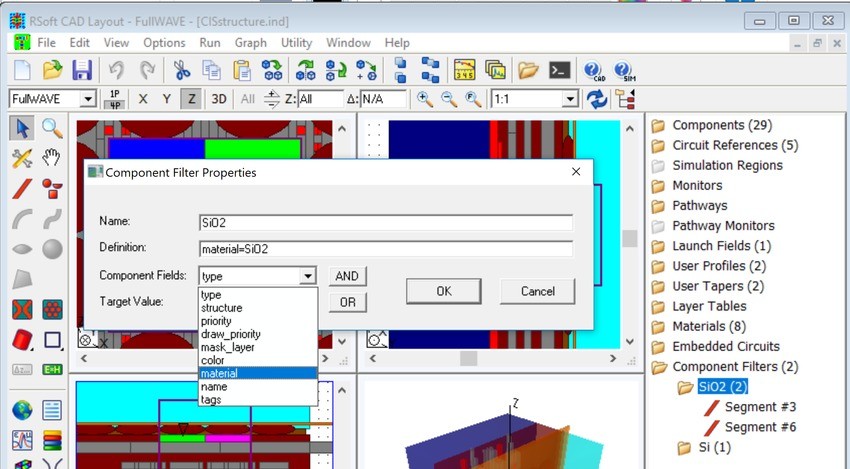

可以基于元件的材料、结构种类、优先程度与颜色等特性进行群组与过滤。 此功能让您可以对于元件的编辑更加简单且轻松,在大型且复杂的结构中可以有显著的帮助。

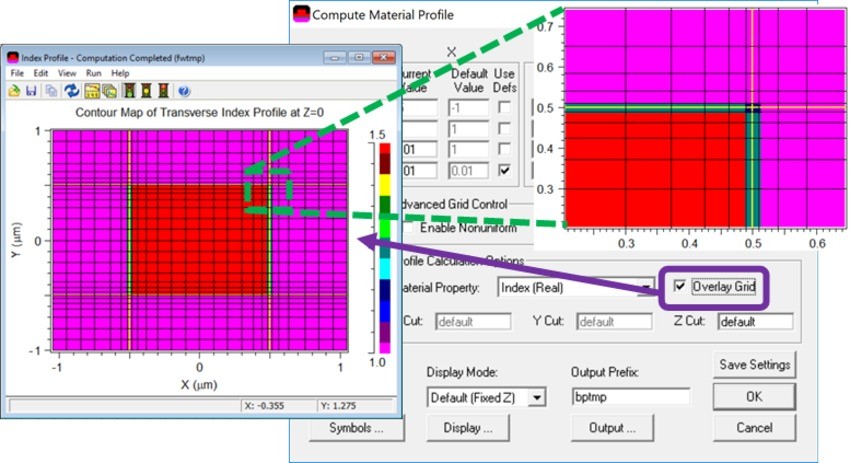

网格与材料折射率轮廓重叠
此选项提供了模型网格分布情形以及结构对齐的清晰作图。 方便您调整网格尺寸以满足需求。 另外通过Index Viewer能够以点击与拖拉鼠标来进行放大与缩尔。


国参数化BSDF对衍射光栅进行跨平台优化设计

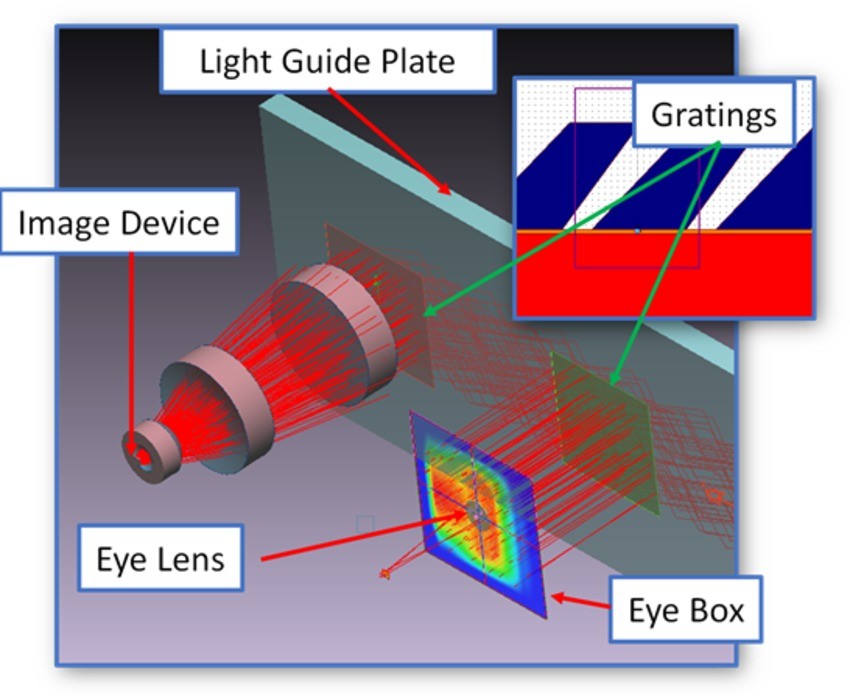

通过用户定义的虚拟特性(UDOP),使用预先计算好的参数化BSDF在LightTools中设定优化目标,对RSoft的模型参数进行优化。 例如:Light均匀Tools可以优化RSoft Photonic Device Tools中所设计的衍射光栅,在AR/VR应用中实现显示



FullWAVE改善
- 基于材料的吸收监视器:现在可以对吸收监视器进行标记,以利计算特定材料或特定群组的材料吸收。 现在可以在单次的模拟中计算不同材料相互间的吸收

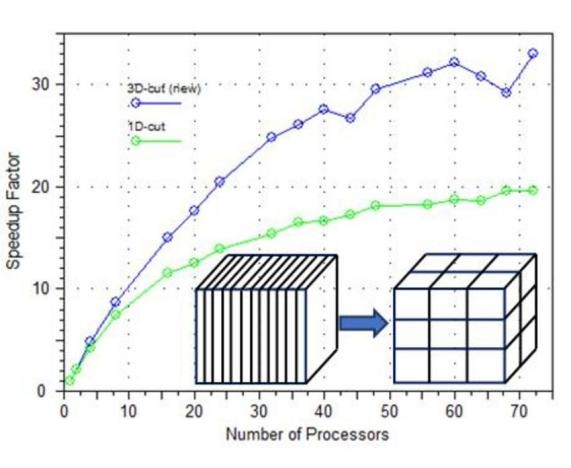

- FullWAVE群集高效率且多维度的切割:在具有大量群集节点的情况下,多维度的切割可以确保最小的面积,减少转换的数据量,并使计算效率最大化。 在具有72个节点的计算机上进行初步的测试,速度有明显的提升,而对具更多节点的计算资源将可再进一步提高速度

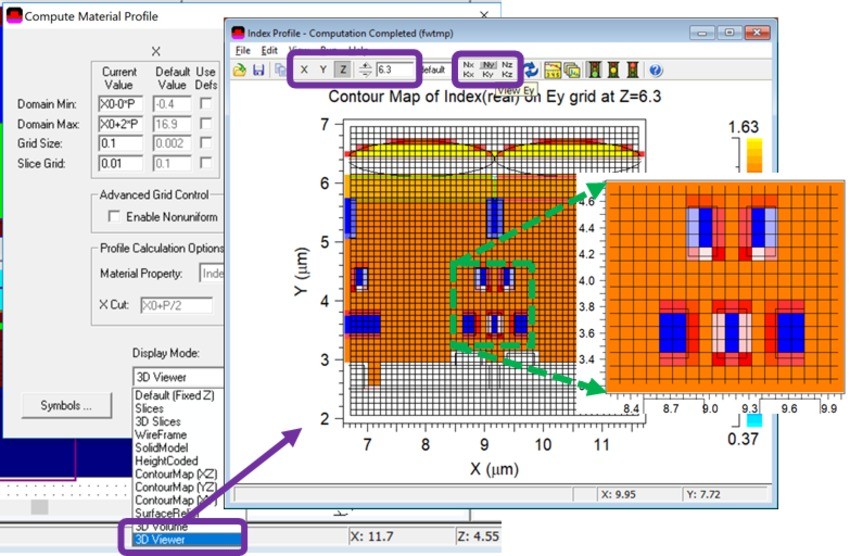

- 新的3D Index Viewer:新的3D Index Viewer让用户可以动态查看任何切割方向与切割位置的折射率分布,无需重新产生额外的折射率分布。 另外,也能将网格覆盖于结构上显示,并放大至相对应的区块



RSoft System Tools Version 2020.09

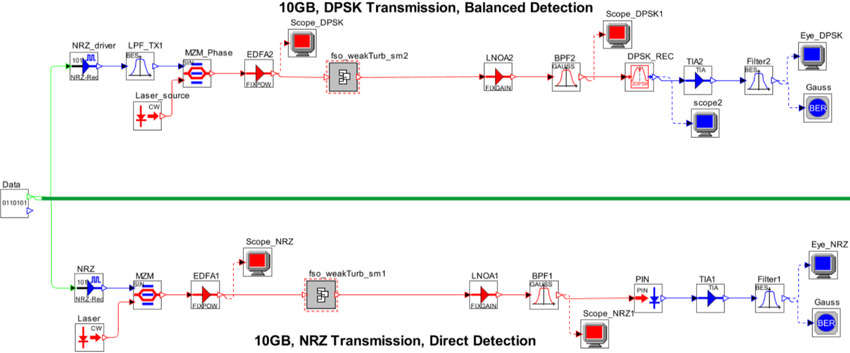

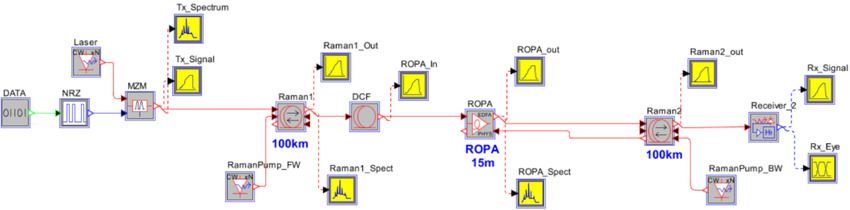

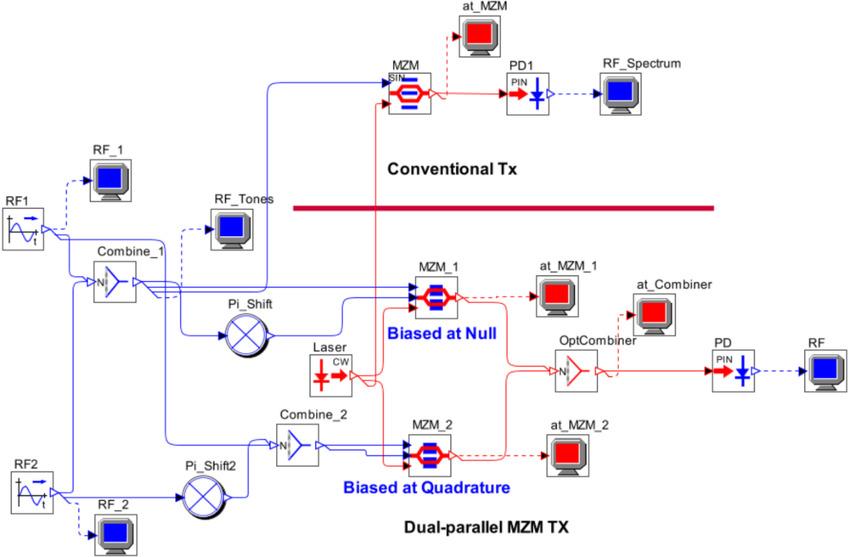

OptSim 与 ModeSYS

在现今不断缩减的产品开发周期以及快速进步的技术中,缩短将产品上市的时间往往是一大挑战。为了在技术学习曲线及快速原型制作间取得平衡,在2020.09版本中新增了以下的应用案例。通过应用案例提供的完整设计档案以及文件提高生产率,这些文件与档案对于可制造的解决方案来说是相当好的出发点。
-新增案例:偏振交换 QPSK (PS-QPSK) ̶ 实现PS-QPSK(HEXA)发射器


电信流量的需求日益增加,因此从原本二进制强度调变格式转换成多符号的相位调变格式,并采用光源的双偏振特性提升频谱效率,也因应而生以四维星座图编码信号等的调变方式,PS-QPSK便为其中一种。PS-QPSK也可视为PM-QPSK的替补选项,例如当PM-QPSK发生任何故障导致降级时,则该传输系统可以使用PS-QPSK的方式减少传输容量25%持续运作。
市场:长距离光纤通信系统
-新增案例:OCT与LiDAR应用中接收RF光谱信号的ToF分辨与量测

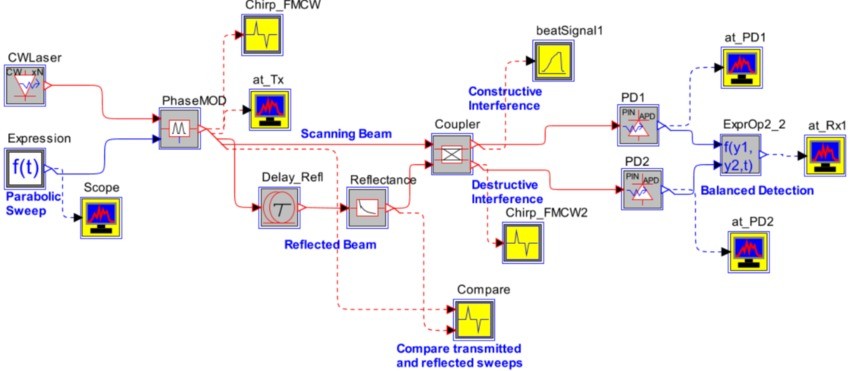

基于扫频光源运用ToF原理的LiDAR应用,经常用于汽车巡航定速(ACC)、汽车防撞系统(ACAS),以及扫频光源光学相干断层扫描(SS-OCT)。本案例着重于分辨率灵敏度以及ToF的RF信号量测。
市场:感测、自动驾驶

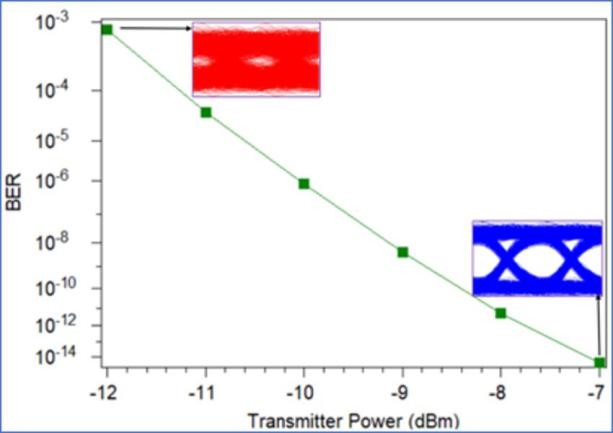

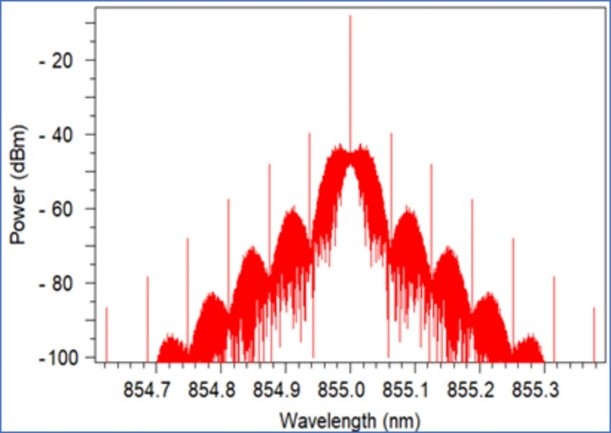

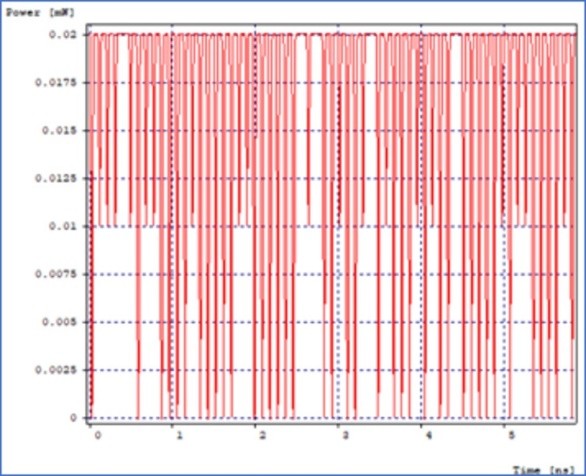

- 新增案例:25GBASE-SR ̶ 10G/40G至25G/400G的NRZ编码传输于100公尺 MMF的迁移路径


25G BASE-SR是一种IEEE以太网络标准,提供从10G/40G到25G/100G的路径升级,可响应快速增长的频宽需求,同时使用具有成本效益的多模光纤传输NRZ系统。其核心概念为在OM-3和OM-4的多模光纤上载入25G NRZ直接调变的单通道传输系统,可依需求按照通道数量进行扩充。并可再通过RS FEC编码技术进一步提高频宽距离乘积(bandwidth-distance product)
市场:企业数据中心与云端环境。



PIC Design Suite Version 2020.09
OptSim Circuit

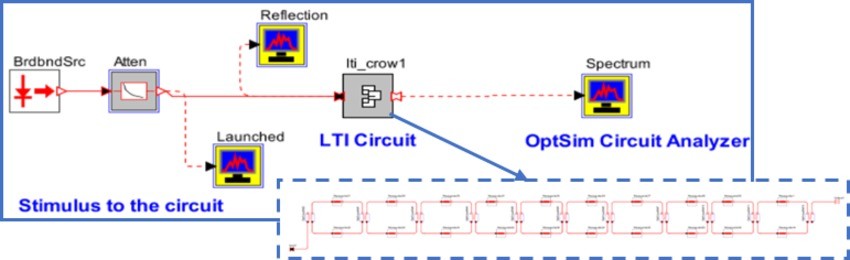

- 应用于光子回路的线性时不变解决方案


高密度的积体光路中大多使用线性时不变(Linear Time-Invariant, LTI)被动元件,其可通过传输矩阵完整描述。在时域中针对这些元件进行求解相当费时,而LTI电路解决方案是针对具LTI元件电路求解以取得时域输出的快速方法。
- 提升双向多埠模型
该模型最常见的用法之一是根据 S-Matrix所描述的被动元件。此模型现在已经进一步获得提升,使其能设定进阶选项,如插值、相位包裹以及波长群组等选择的传输矩阵数据文件。新格式命名为TransferMatrix5。此模型与之前的传输矩阵模型格式保持向后兼容性。
- 新增案例:TW-MZM 主动光子隔离器

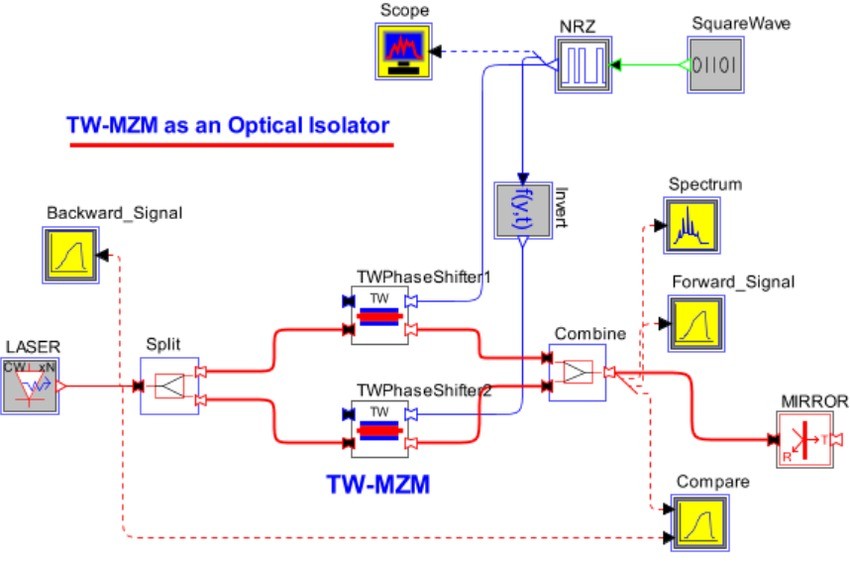

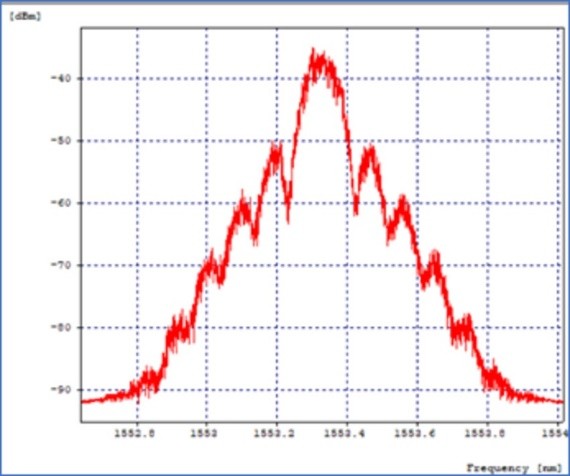

激光防隔离器有助于有助于不需要的光信号,并防止其对于光路造成不良的影响。 设计一个易与硅集成且阻光能力良好的激光风隔离器,目前来说仍是一项挑战。 使用非线性光学元件会带来与功率相关的不良副作用,而一些主动式隔离器则难以实现高隔离度。 在本应用案例中,使用传统的TW-MZM主动实现式风隔离器设计。
市场:集成光路
