Multiscale.Sim 是一款微多尺度材料特性仿真工具， 结合 CYBERNET SYSTEMS CO.,LTD. 超过 30 年的 CAE 技术经验，与日本东北大学、NITTO BOSEKI CO.,LTD.以及 Quint Corporation 共同开发的产品，利用 Ansys 求解器进行材料评估，可计算出不同微结构下复合材料的特性参数，实现完整地复合材料特性预测，以此将获取的复合材料参数用于宏观的结构分析中，并可以宏观分析结果提取微观组织进一步进行localization分析。
.jpg)
关于多尺度分析
多尺度分析的目标之一是为了考虑非均质材料的微观结构对整体材料行为的影响，微观结构可能使材料表现出各种异向质性，例如颗粒/纤维体积分数，纤维方向，填充密度以及晶格排布都会对材料的整体性质具有实质性影响。其中均质化方法 (homogenization ) 已经成为一种典型多尺度分析方法。近年来用于各种复合材料的产品，而复合材料的特性可以均质化，从而预测整个产品的行为，实现材料设计模拟分析过程。此外，材料制成参数可以设定为设计变量，进行各种材料的设计，开发出具有优异功能的产品，这在过去是不可能的。

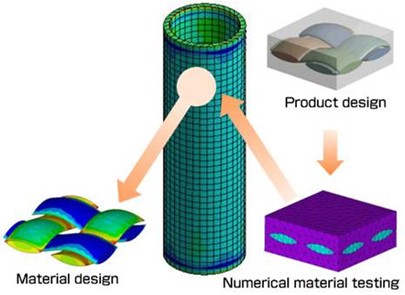

多重尺度分析流程

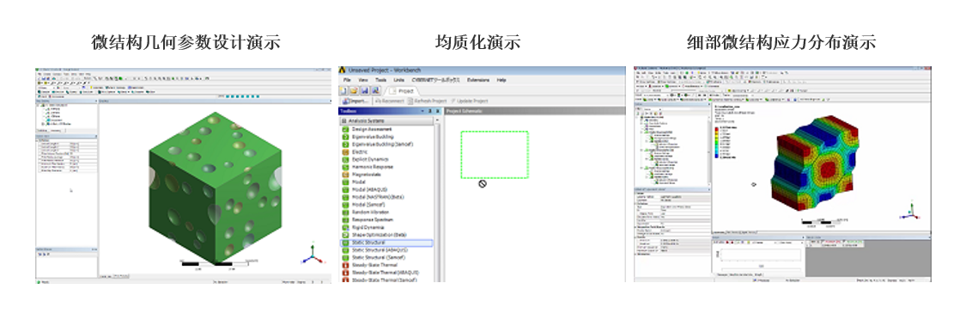

建立微结构模型
提供在 Ansys DesignModeler/SpaceClaim 环境下建模工具， 并支持其他 3D CAD 工具建立微结构模型
微观结构尺度转换
利用 Ansys 划分网格与设定边界条件后进行材料参数预测与输出，并自动在 Ansys 材料库产生材料的弹性模量与其他材料特性参数，例如CTE、塑性、粘弹性、超弹性蠕变等材料特性
微观分析
从宏观模型分析中可任意选择微尺度区域，来检查分析并监测该位置的微观结构内局部细微的结果变化
宏观结构分析(图片显示 PCB 模型)
将复合材料分析结果中的材料参数应用于宏观模型材料参数中，然后进行宏观结构仿真与实验验证
从宏观模型分析中可任意选择微尺度区域，来检查分析并监测该位置的微观结构内局部细微的结果变化
宏观结构分析(图片显示 PCB 模型)
将复合材料分析结果中的材料参数应用于宏观模型材料参数中，然后进行宏观结构仿真与实验验证
微结构建模工具

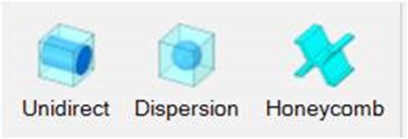

Multiscale.Sim 提供 DesignModeler 与 SpaceClaim 环境下微结构建立工具快捷工具栏，可方便快速的建立各种微结构模型
DesignModeler SpaceClaim
.jpg){kind=small}
.jpg)
分析功能
复合材料
.jpg)
.png)
Ansys Mechanical 需求
|
|
Mechanical Pro |
Mechanical Premium |
Mechanical Enterprize |
|
Young's modulus |
√ |
√ |
√ |
|
Thermal Conductivity |
√ |
√ |
√ |
|
Thermal Expansion |
√ |
√ |
√ |
|
Coefficient of permeability |
√ |
√ |
√ |
|
Density |
√ |
√ |
√ |
|
Specific Heat |
√ |
√ |
√ |
|
Electrical Permittivity |
|
|
√ |
|
Magnetic Permeability |
|
|
√ |
|
Electric Resistivity |
|
|
√ |
|
Numerical Material Test (elasto-plastic) |
|
√ |
√ |
|
Numerical Material Test (creep) |
|
|
√ |
|
Numerical Material Test (hyper-elastic)*1 |
|
√ |
√ |
|
Numerical Material Test (visco-elastic) |
|
|
√ |
|
Elasto-plastic Homogenization |
|
|
√ |
|
Hyper-elastic Homogenization*1 |
|
|
√ |
|
Visco-Elastic Homogenization |
|
|
√ |
|
Creep Homogenization |
|
|
√ |
|
Linear Localization |
√ |
√ |
√ |
|
Non-linear Localization*1 |
|
|
√ |
