2维色度亮度计 UA-200A

产品概要

UA-200A为可高精度测量FPD及汽车仪表盘、照明等的亮度・色度及均匀性的2维色度计。最低測量亮度可达0.005cd/m2,且Layer功能,可一次测量低亮度到高亮度的高对比度画面。


主要特点

  • 宽广的亮度测量范围: 0.005~1,000,000cd/m2
  • Layer功能可一次测量高对比度画面
  • 使用新开发的光学滤片,色度精度高
  • 最快1.5秒的高速测量
  • 140万像素CCD : 最多可测1,376×1,024个像素

使用用途

  • LCD及相关材料、OLED等的亮度、色度MURA评价
  • 汽车操作面板等的发光分布特性评价
  • LED照明、OLED照明的发光部以及照射面的亮度与色度MURA评价
  • Black MURA评价

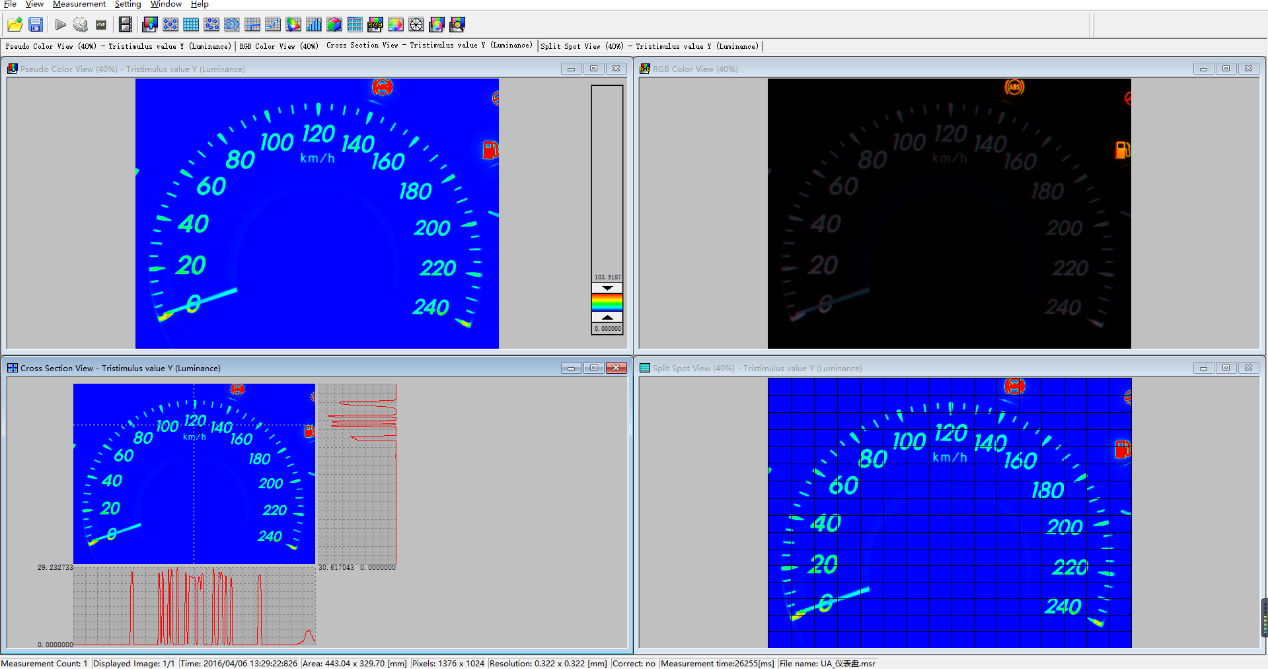

用于测量分析的软件屏幕


技术规格

机种

UA-200A

探测器

140万像素 彩色CCD图像传感器

镜头

UA-200ASF=8.0mm

UA-200AWSF=5.0mm

UA-200ATF=35mm

有效像素

1376×1024

数据位

14bit

亮度范围

0.0051,000,000cd/m2

亮度直线性*1

±2% (1cd/m2 ) 、±3% (0.0051cd/m2)

色度精度*1

±0.003 (1cd/m2 ) 、±0.005 (0.0051cd/m2)

色度精度*2

±0.008*2 ;±0.005*3

面内MURA均匀性*1

亮度:±2% ;色度:±0.003

重复精度

亮度:0.3%*2 (1cd/m2 ) 、±0.5% (0.0051cd/m2)

色度:0.001 (1cd/m2 )*4色度:0.002 (0.0051cd/m2)*4

测量时间

亮度:最快1.5秒 100cd/m2(含传送时间)
亮度色度测定:最快3.5秒 100cd/m2(含传送时间)

接口

LAN (Gigabit Ethernet)

外形尺寸

 UA-200AS 280×162×194mm

UA-200AWS 311×162×194mm

 UA-200AT 307×162×194mm

重量

UA-200AS:约3.90kgUA-200AWS:约4.12kg

UA-200AT:约4.45kg

*1 针对标准A光源
*2 在CCD中心位置评价
*3 以CCD中心位置为基准
*4 最大值-最小值
*5 2σ时
*6 亮度基准面和彩色滤片组合时(O-55, Y-48, A-73B, IRA-05, T-44, R-61, B-46, V-44, G-54)

系统配置

OS

Windows 7 Ultimate (32bit/64bit)

Windows 7 Professional (32bit/64bit)

Windows 8.1 Pro 以上 (32bit/64bit)

Windows 10 Pro 以上 (32bit/64bit)

CPU

Intel Core i5(Quad Core以上) 2.8GHz以上

存储

4GB以上

HDD

1GB以上

LAN端口

Gigabit Ethernet 1端口

显示器

1024×768以上、1677万色(32bit)以上

其它

CD-ROM驱动
