在高级辅助驾驶(ADAS)和自动驾驶汽车(AV)领域,通过同步记录实车在实际工况场景下ADAS系统的各种传感器数据,再同步回放车辆在实际工况场景中记录的数据。上述过程可以在实验室环境下对实际工况场景进行再现和分析;也可以作为ADAS ECU测试的激励信号,在测试环境下分析和监控ADAS ECU的响应状态,实现ADAS ECU的软件测试;记录的数据使实车工况场景重复测试成为可能,作为ADAS系统性能评估的依据。
常见ADAS系统的车载传感器包括摄像头(Camera)、雷达(Radar)、激光雷达(LIDAR)等。这些传感器感知外部物理信号,经过处理后通过总线接口技术将数据传输给ADAS ECU。摄像头处理器采用高速视频接口(FPD-Link III或者GMSL),同时传输4个摄像头的视频数据;雷达处理器采用标准CAN总线进行数据传输;激光雷达处理器采用车载以太网接口进行数据传输。

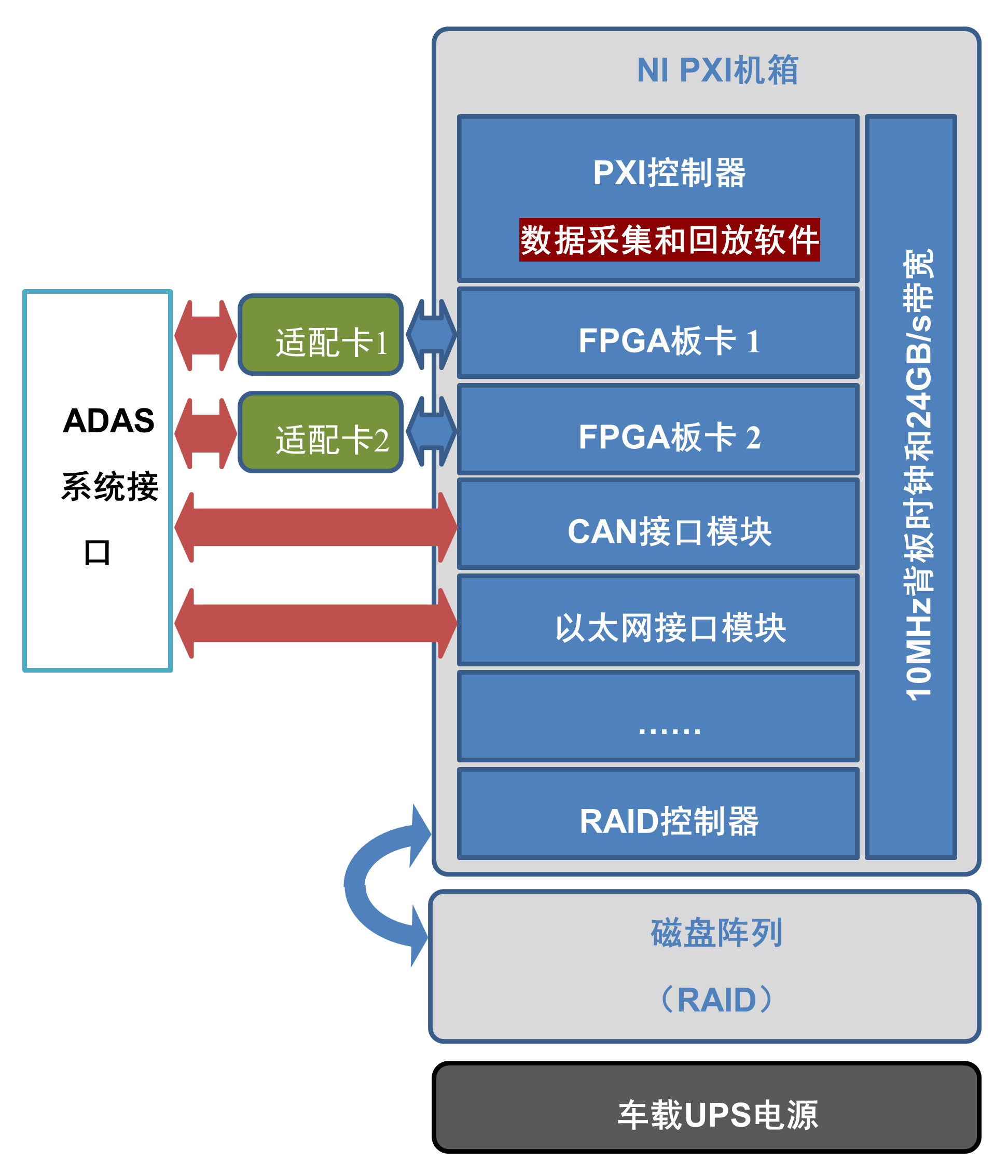

为满足车载环境使用,保证多个传感器数据采集和回放的实时可靠,兼顾软件开发和程序编译等性能需求,ADAS传感器数据采集和回放系统选用NI PXI机箱,机箱内安装有高性能的控制单元和多个功能模块,机箱外接磁盘阵列,系统整体架构如下图所示。
ADAS传感器数据量比较大,为满足长时间的数据采集工作,采用磁盘阵列(Redundant Arrays of Independent Drives,RAID)拓展数据文件的存储空间。磁盘阵列和下位机(PXI机箱)通过RAID控制器(RAID Controller)以菊花链方式连接。

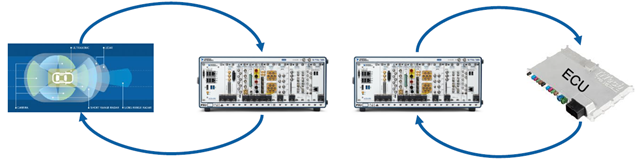

ADAS传感器数据采集和回放系统主要用于两种工作场景,ADAS传感器数据采集和ADAS传感数据回放。
同时采集和回放多路视频数据,支持Maxim和TI视频数据传输方式
匹配多种通信接口,包括CAN、车载以太网、FlexRay等
配备容量为24T的磁盘阵列,数据传输速度600MB/s以上
支持同步时间设置和调整
硬件 |
功能及特点 |
PXIe机箱 |
高性能PXIe机箱,系统带宽高达24GB/s |
PXIe控制器 |
高性能PXIe控制器,Intel Xeon 8核处理器 |
FPGA板卡 |
FlexRIO板卡用于对视频数据进行处理,与其他总线数据进行时间同步 |
适配卡 |
匹配GMSL和FPD-Link等摄像头接口,转换为FPGA板卡的LVDS接口 |
以太网接口模块 |
100/1000BASE-T1 车载以太网接口模块 |
CAN接口模块 |
CAN网络接口模块,用于CAN/CAN FD总线通信 |
RAID存储单元 |
磁盘阵列,包含RAID控制器和6个硬盘驱动器,拥有5 GB/s以上的持续存储速度 |
软件 |
功能及特点 |
LabVIEW |
硬件配置和软件开发环境,具有良好的拓展性,可以与定制的软件接口进行数据交互 |
数据采集和回放软件 |
完成数据采集和回放功能,支持数据实时显示和导出功能 |
使用环境
ADAS传感器数据采集和回放系统适用于车载环境,安置于驾驶舱,避免雨淋,烟尘,振动冲击,强电磁场环境。
试验温度:-20~45℃,避免局部过热
试验湿度:10%~90%R.H.(90% R.H.时温度为35℃)
支持车载安装方式,采用车载12V或者24蓄电池供电

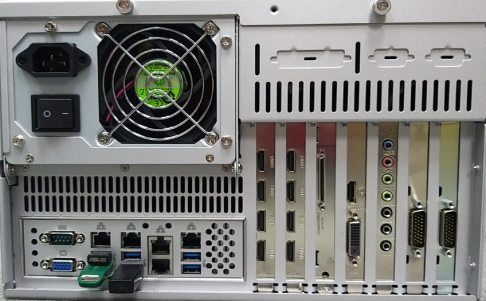

型号 |
CBN-A24 |
CBN-A44 |
CBN-A88 |
|
|
|
|
Host |
|
||
Type |
Fanless Embedded Computer |
Industrial Server |
|
CPU |
Intel i7, 4 Cores, 2.8G |
Xeon 3104, 6 Cores, 1.7G |
|
RAM |
16 GB |
16 GB |
|
SSD |
1 TB |
1.9 TB |
|
Network |
3x GbE |
2x 10GbE |
|
Op. Temperature |
-20 ~ 70℃ |
0 ~ 45℃ |
|
Non-Op. Temperature |
-40 ~ 85℃ |
-40 ~ 70℃ |
|
Dimension |
170 (W) x 225 (D) x 200 (H) mm |
304 (W) x 295 (D) x 132 (H) mm |
|
OS |
Windows 10 CHT |
Windows 10 CHT |
|
Display |
1x DVI-I 2x Display Ports |
1x DVI-D 1x HDMI |
|
Video |
|
||
Channels |
2 |
4 |
8 |
Frame Rate |
Up to 60 FPS |
||
Resolution |
720P, 1080P |
||
Format |
H.264/AAC |
||
Camera |
3G-SDI with 1/3" Progressive Scan CMOS or HDMI |
||
CAN BUS |
|
||
Channels |
4 |
4 |
8 |
CAN Speed |
Up to 1Mbit/s |
||
Protocol |
CAN 2.0A, CAN 2.0B |
||
GPIO |
|
||
Analog Input No |
- |
16 |
|
Control Box |
Buttons: Record, Event, Cancel Alarm Lights: Running, Recording, Event Trigger, Alarm |
多功能行车纪录器软件规格
-
提供多种类型传感器于单台计算机下之同步录制功能, 包括8路摄影机, 8路CAN Buses, 16路AI模拟讯号输入
-
提供H.264硬件影像压缩, 降低储存空间使用量与提升硬件效能
-
提供H.264硬件影像解压缩, 提升回播效能
-
提供AAC声音同步录制功能, 将当下之车况描述以声音方式录制下来
-

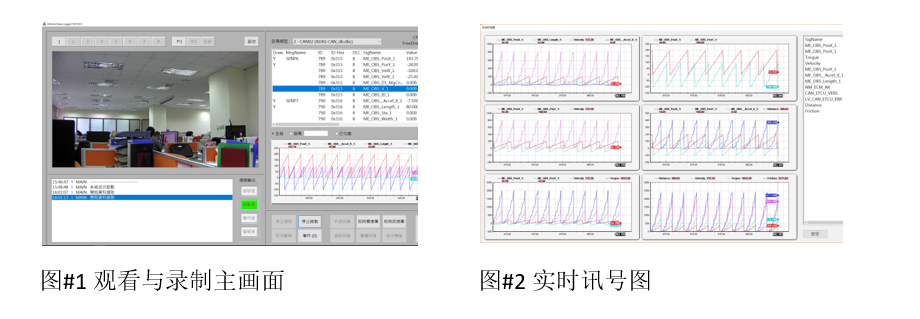

提供8路摄影机可实时观看与录制60 FPS之影像祯率与1080P Full HD之影像分辨率
-
提供透过网络接口录制一路Velodyne光达UDP封包
-
提供单路影像画面与多路影像画面切换
-
提供实时讯号图显示
-
支持双屏幕输出, 可同时显示多路实时影像画面, 或是实时讯号图
-
可透过Velodyne提供之Point Cloud Viewer观看光达图
-

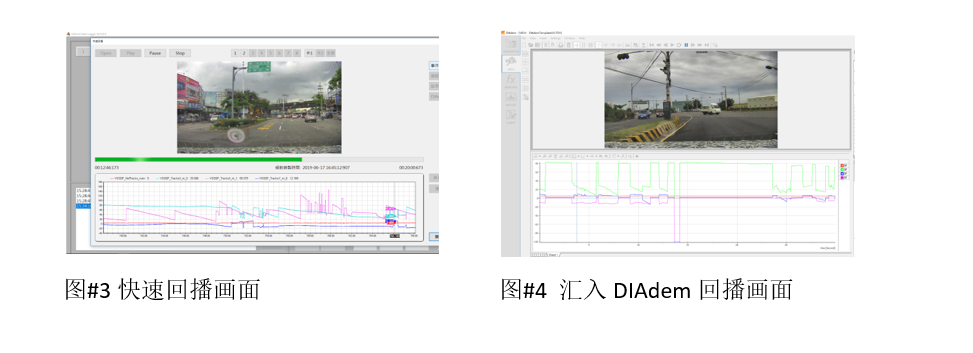

提供快速回播功能, 同时回播多路影像画面, 并且以一个影像画面的时间为基础, 与其他多条讯号曲线进行同步回播; 可快速移动到选取的时间点或是事件纪录点进行快速回播功能
-
支持将CAN讯号同步回播到实体接口, 此功能是以1ms软件定时器来控制数据回播, 实际准确度可能会因操作系统性能影响
-
支持细部回播功能, 可将影像转成以Frame-based的形式进行局部影像的单张往前或往后回播
-
支持将CAN讯号以CSV形式导出储存
-
考虑行车安全下能兼顾功能执行, 本系统提供外接讯号控制盒, 作为快捷功能之执行, 包括录制按钮, 事件纪录按钮, 取消警报按钮等, 与系统运作灯号之显示, 包括撷取灯号, 录制灯号, 事件纪录灯号, 警报灯号等, 无须鼠标与屏幕之操作
-
提供系统操作讯息记录功能, 记录各项系统功能之执行过程
-
提供多种警报讯息之立即告警, 并显示于讯号控制盒上的警报灯号, 警报类型包括CPU使用率持续过高, 储存空间过低, 影像讯号遗失, CAN讯号遗失, IO讯号撷取错误等
-
支持将影像与CAN数据导出到DIAdem专业数据分析软件, 作为进一步数据分析与同步显示之用途
-
可直接在快速回播功能中, 以选取的时间点, 加上转出时间(秒数), 将所有影像与CAN数据导出
-
具备批次转文件功能, 将录制过程中的所有事件纪录时间点, 以预设之事件往前秒数与事件往后秒数, 一次导出所有事件纪录当下的数据
-
透过DIAdem提供之Scripting语言, 自动将影音数据与CAN讯号整合并汇入DIAdem内进行同步回播, 让用户快速在DIAdem软件下进行分析与运用
