Ansys SIwave

内容简介

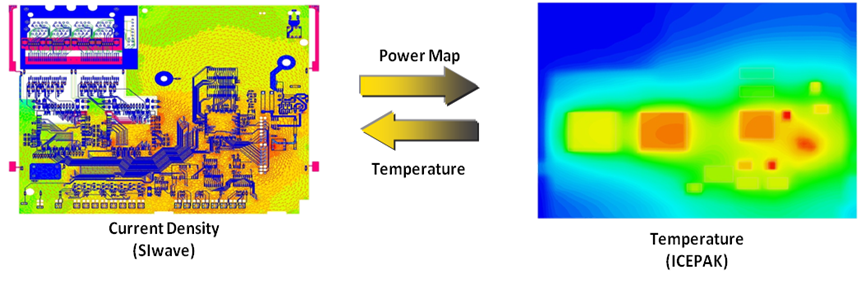

SIwave 是针对 PCB 及 IC 封装的专用平台,可以模拟其信号完整性(SI)、电压衰退( IR drop )、电源完整性( PI )、去耦电容分析、及电磁干扰/电磁相容( EMI / EMC )分析。透过其 ECAD 读取能力,导入其他布线软件的电路、几合、材料及组件进行仿真分析,以 2.5D 全波解协助使用者在短时间内达到高精准度的仿真结果,所计算之损耗参数可以直接耦合至 Icepak 分析其散热。

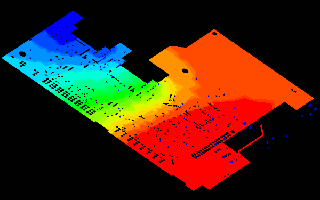

针对低压大电流之PCB与IC封装之直流压降、直流电流及直流损耗等分析,评估容限电压以确保其配电网路(PDN)之供电可靠度。SIwave-DC 可依据配电网路(PDN)的导孔、脚位与锡球之尺寸及铜重等估算损耗,判别可能导致过电流的区域。


SIwave-PI

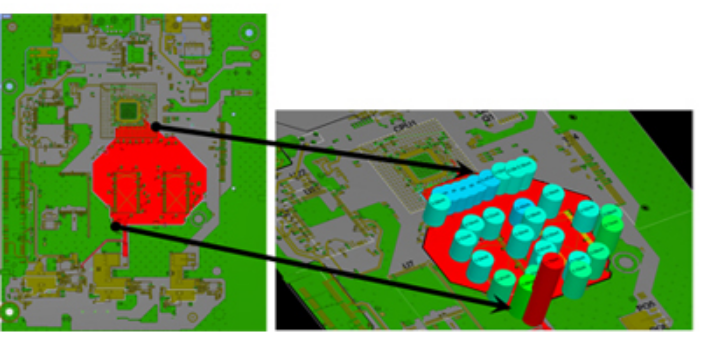

SIwave-PI 除了具有 SIwave-DC 的功能外还包括 AC 分析,可精确模拟配电网路( PDN )及 PCB 板上的杂讯传播、电压压降与损耗分析,具有强大的辅助功能可以自动增加所需的去耦电容器。


Functionality SIwave – DC SIwave – PI SIwave
ECAD Translation V V V
SIwave & 3D Layout GUI V V V
I2R DC solver (Joule Heating with Icepak) V V V
DC Path Resistance Solver V V V
Plane Resonance Solver   V V
Automated Decoupling Analysis Optimization   V V
AC SYZ Solver   V V
AC Frequency Sweep Solver   V V
Synopsys HSPICE Integration   V V
Zo Scanner (Single Ended & Differential)     V
Cross-talk Scanner     V
TDR Wizard     V
Near-Field EMI solver     V
Far-Field EMI Solver     V
Flight Time Signal Net Analyzer     V
Circuit Analysis (IBIS, IBIS-AMI, .tran, .ac, …)     V
Network Data Explorer & Macro-modeling     V
Conducted & Radiated EMI with Circuits     V
