CAM350-840



CAM350-620 核心特性与功能

支持多来源导入数据
以工业标准文件格式导入CAM和NC数据,包括ODB++、IPC-2581、Gerber、Excellon、Sieb & Meyer、DXF或HPGL。通过PADS ASCII或GenCAD**直接从Mentor Graphics输入数据。

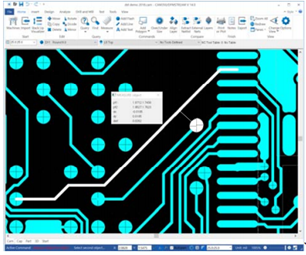

查看、查询、测量和报告
通过过滤层、Dcode、网络、元件、钻及铣工具查看设计数据。可查询任何元素以获得相关细节,如大小、形状、区域、Dcode、设计层、钻工具等等。具体细节内容视每种元素的特定类型来定。测量点到点或物体对物体的距离。方便的获得Dcode、物料表、网表或元件重心坐标的报告。附加自定义注释到您的设计数据中以供将来参考。




NC 编辑
使用 NC编辑功能来导入或导出钻或铣数据。为板分离添加钻、铣路径和铣断片。编辑修改钻和铣工具表。为特定的钻作业创建自定义的数控钻孔文件。将gerber内容转换为NC数据,也可以将NC数据转换为gerber。

数据转换和优化
将Draws 转换成flashes,将 Draw多边形转换为光栅化多边形,多边形转换为一式边框即板框以及其他的转换功能。通过移除孤立、冗余的焊盘或移除被铜皮覆盖的焊盘以优化设计数据。添加泪滴、用于精准扩大或者缩小阻焊掩膜、钢网掩膜的大小。移除焊盘上的丝印油墨。

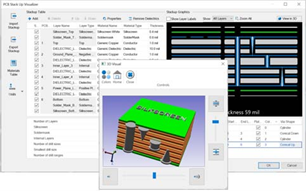

PCB叠层设计和可视化
使用Stackup Visualizer在多种可视化模式下设计、查看或修改PCB叠层,包括表格、横截面和3D。拖放图层以交互方式更改图层顺序。指定结构材料和设置属性,如层厚度或介电常数。交互式地定义和查看钻孔跨度和钻孔技术,包括背钻。使用导出和导入功能,与制造商交换叠层设计细节,并根据制造商的材料或其他变化更新叠层。

CAM 编辑
使用编辑命令来剪切、复制、粘贴、移动、旋转或镜像任意元素。添加 flash、绘图、线条、多边形和许多其他设计元素。移除层或对层重新排序。改变属性、元件序号、字体、过孔和焊盘属性、D码、文本字体或风格。添加设计元素,如过孔、导线、元件或边框。这些只是一些编辑设计数据的功能示例。

自定义光圈编辑
创建用于设计中的自定义光圈。 自定义光圈是有效的形状包含正片(添加)和负片(减少)。 创建自定义花盘、焊盘形状或多边形并将它们添加至设计中。

PCB CAD交互式查看
交互查看有助于CAM350设计数据在原 PCB工具中对其源PCB设计的可视化。在PCB设计工具中选择元素,在CAM350中就会选择相应元素。在进行CAM350 DFM分析后,使用交叉探测来访问PCB工具中的错误位置,进行修正。这加快了发现和纠正源PCB设计中错误的过程。CAM350的交叉探测与领先的PCB CAD工具兼容,如Mentor Graphics的PADS或Xpedition;Cadence Allegro或OrCAD PCB Designer。

设计分析程序
使用设计分析器获取 PCB特性,例如线宽/线距、层数、板面积和钻孔技术发送给首选的PCB制造商,查看是否符合其制程能力。这保证了提交的设计不会有隐藏的成本或额外的延迟。将设计分析报告发送给PCB制造商,以获取制造成本和交货日期。PCB制造商可以利用获取的报告协同工作,并提出设计修改建议,从而显著降低成本和节约制造时间。

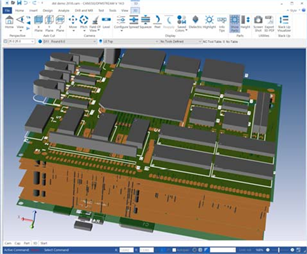

3D 可视化
3D制造数据可视化提供了PCB虚拟模型,以预测设计者制造数据将如何集成和构建成品PCB。相较传统2D技术,用户可以从任何角度探索成品PCB外观,3D技术的使用为审视PCB制造数据提供了更强大的环境。

应用宏
使用文本编辑器和BASIC编程知识,创建宏文件以执行自动化操作。创建与CAM350交互表单。执行数据库查询。启动并与外部应用程序交互。

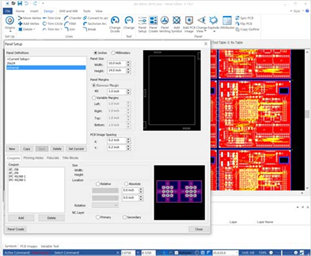

PCB面板设计
使用面板设计功能快速创建多PCB图像面板。选择自动面板向导,输入基本参数,就能设计出材料浪费最少的面板布局。使用设计合并功能,以不同PCB设计图像创建自定义面板。用测试试样、固定孔、靶标、防盗条、负向通风和其他面板结构来创建面板。PCB设计的原始单面图像与面板设计分开保存。添加铣削路径和铣削片以为面板创建自定义布线设计。将完成的面板设计导出至Gerber、DXF、Mill and Drill、IPC-2581或ODB++。

网表对比
使用网表对比功能验证从PCB CAD工具中提取的设计数据完整性。通过解析CAM350中的数据生成CAM网表,并将其与从源PCB CAD工具导出的IPC-D-356网表进行比较。通过对比确保设计数据不被PCB CAD数据提取过程所影响。

零件编辑
使用零件编辑功能来修改或管理在CAD数据导入期间创建的零件定义。零件定义在从Gerber等非智能来源的设计数据逆向工程到具有零件定义、padstacks、nets、vias等更符合CAD标准的数据库时最有用。用户可将3D PCB模型导出为标准Adobe 3D PDF。导出后,3D文档可与设计团队成员或制造商共享以获得反馈。Adobe PDF浏览器提供了通过更改相机、平移和缩放以及导航模型层次结构与3D PCB模型互动能力。

多种格式导出
设计数据可导出为行业标准文件格式,包括ODB++、IPC-2581、Gerber、DXF、Excellon、Sieb & Meyer或HPGL。此外,还可以导出至Mentor Graphics PADS ASCII或GenCAD**。

DFM 分析
分析设计是否存在会导致生产制造和装配延迟的严重设计缺陷。执行基本的分析,包括酸角、碎铜条、阻焊碎条、桥焊、天线、微孔、花盘错误和其他基本检查项。基于对智能数据的分析,扩展高级分析选项,包括镀通和非镀通孔、铜皮、盲埋孔,更多阻焊分析以及其他大量分析。

3D PDF 打印
用户可将3D PCB模型导出为标准Adobe 3D PDF。导出后,3D文档可与设计团队成员或制造商共享以获得反馈。Adobe PDF浏览器提供了通过更改相机、平移和缩放以及导航模型层次结构与3D PCB模型互动能力。

飞行探针编辑
使用飞针功能定位裸板测试点和夹具对齐针位置。使用自动功能,按焊盘样式(SMD或通孔)、Dcode、网络或其他标准分配测试点。使用互动功能,选择性选择测试点位置。将测试点数据导出为标准文件格式,包括Probot, ATG, Integri-test, PROBOTECH, Microcraft和IPC-D-356。

反向工程
使用反向工程功能将非智能设计数据(如Gerber)转换为智能CAD格式。基本绘图和闪存被转换为走线、通孔、焊盘堆栈、封装和网络。使用新的、更智能的数据库来修改、加工分析和处理新修订制造设计。

钉床编辑
使用钉床功能定位测试点,并导出数据以方便测试夹具制作和测试。为单面或双面(又称蚌壳测试)夹具分配测试点。定义夹具尺寸、探头尺寸、夹具钻头尺寸、钻孔偏转和其他夹具属性。使用自动功能,按焊盘样式(SMD或通孔)、Dcode、网络或其他标准分配测试点。使用互动功能,选择性分配测试点位置。将测试点数据导出为标准文件格式,包括TTI(Test Technologies International)、Circuit-Line、IPC-D-356、IPC-D-356A,以及通用板钻文件和网表。
