LightTools 新功能

           LightTools 9.0



此版本主要增加及改善以下功能:
  • 支持双折射材料
  • 增加偏振图
  • 模拟最大光线数增加至1015条
  • 散射定位区域支持量测的BSDF表面
  • 背光图案优化(BPO)支持曲面
  • 提升易用性
  • 改善工具数据库
  • 加强LightTools 数据库

LightTools 9.0 新增功能
◥自定义材料扩充支持双折射
越来越多的光学系统使用包含双折射材料的偏振组件(具有两种和偏振相关的折射率的材料)。此版本提供使用者定义并分析由单轴材料建立的系统。波长和入射角的影响会自动包含在分析中。

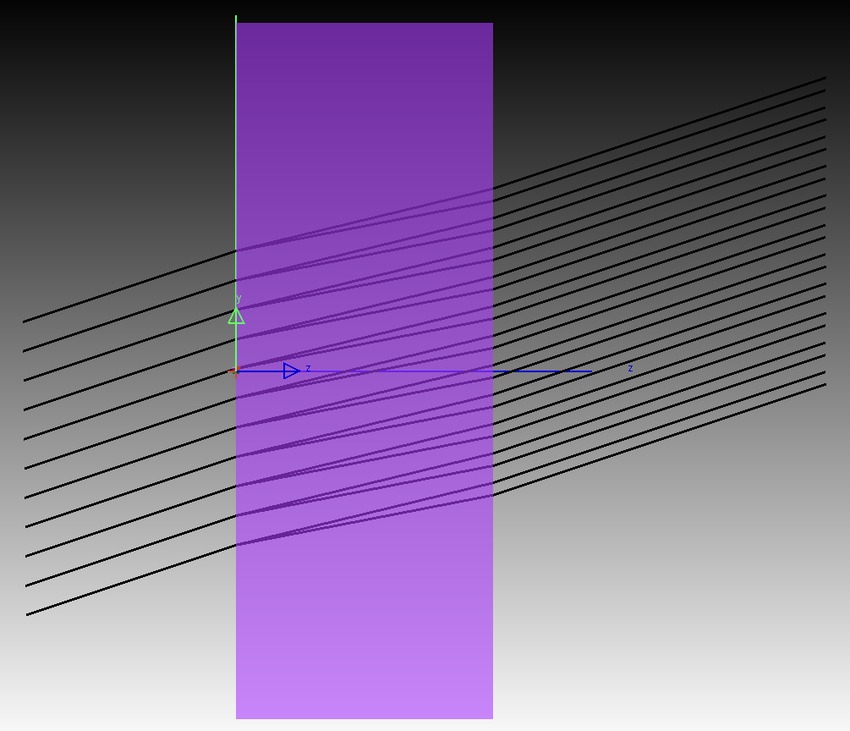

光线在单轴晶体界面处分光为寻常光线和非寻常光线

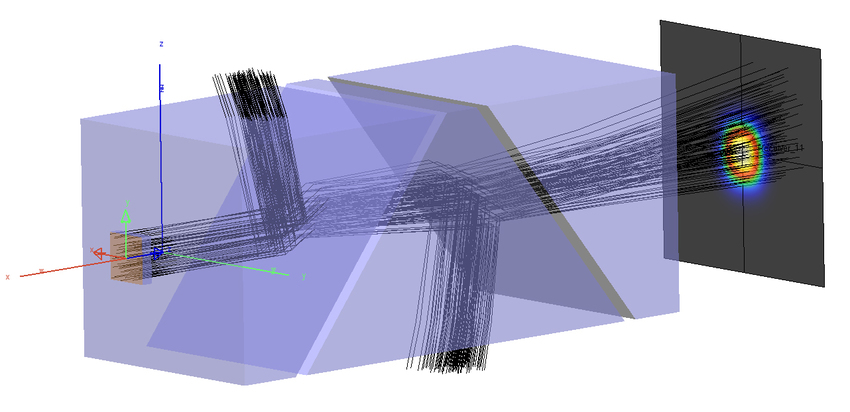

下图显示由方解石(一种单轴双折射材料)制成的双格兰泰勒(Double Glan-Taylor)1棱镜的LightTools模型。在两处界面上,与非寻常折射轴(在LightTools中为Z轴)对齐的偏振分量将透射,而另一个偏振分量(与Y轴对齐)经历较高的寻常折射率并于界面产生全反射(TIR)。双棱镜优于单棱镜的配置将进一步扩展消光的效果。LightTools可用于观察方解石晶体或棱镜角校准的公差影响,以及消光的模拟,特别是对于如上述案例这类非准直光束。

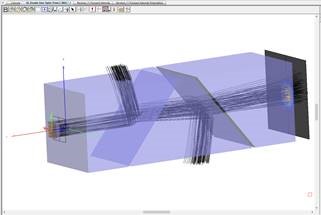

在LightTools中模拟双格兰泰勒方解石棱镜

◥增加偏振图
使用新的偏振图,可以更容易理解偏振光学系统的仿真,包括使用双折射的系统。此功能显示了偏振态,因此可以最大化光学系统特定偏振所需的光通量。

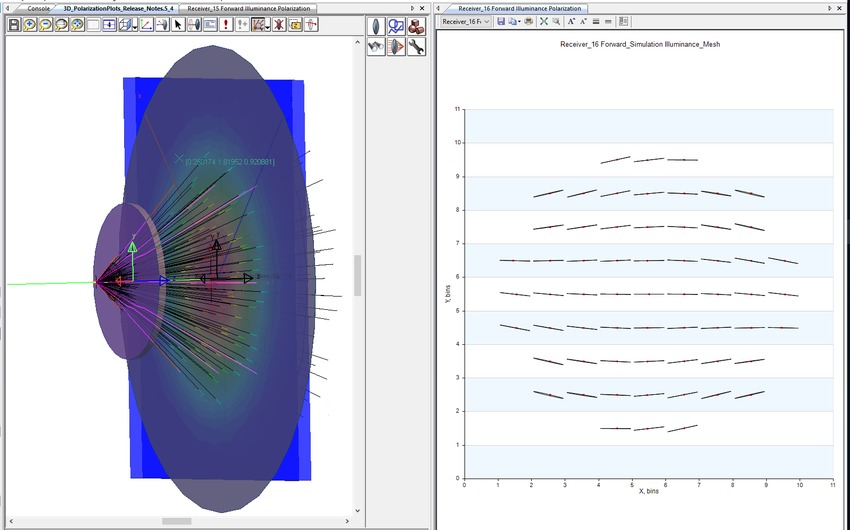

偏振光通过半波片的偏振图

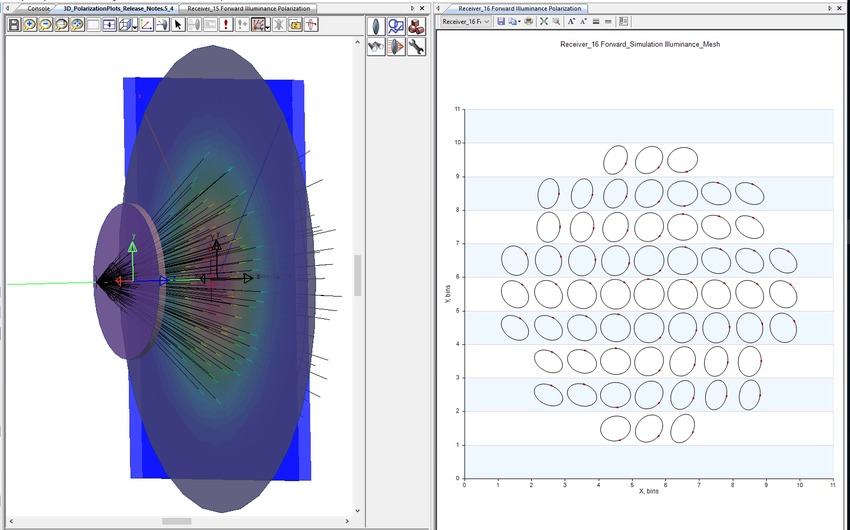

偏振光通过1/4波片的偏振图

◥模拟最大光线数增加至1015
现在可以使用1015条光线进行模拟,所有蒙特卡罗模拟的采样极限都已提高,扩展了光线追迹的限制,在杂散光分析和亮度计算上可以获得更好的结果。

◥散射定位区域支持量测BSDF表面
LightTools散射定位区域已扩充功能,支持量测的BSDF表面。此功能可以让具有量测BSDF表面特性的系统,显著提高其杂散光分析的效率和准确性。

◥背光图案优化(BPO)支持曲面
LightTools独特的背光图案优化(BPO)工具,现在支持曲面外型的显示系统设计。利用此功能,您可设计仪表盘、围绕用户视野或符合新颖形状的消费电子装置,得到高度的空间均匀性。

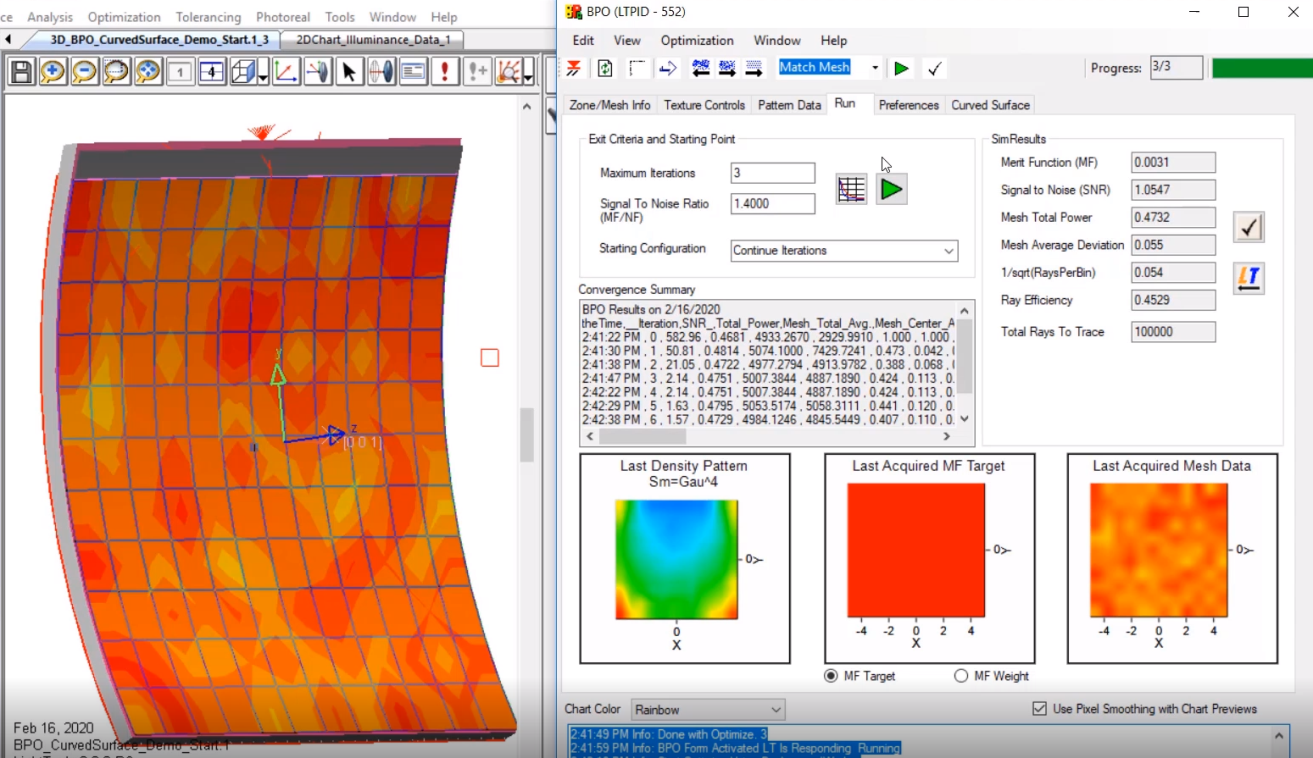

利用背光图案优化工具优化曲面网点

◥提升易用性
为了提升易用性,此版本进行了多项功能的修改,例如,选择特定表面或对象进行放大显示,应用光学特性或对齐对象的选项。新的视图布局选项,例如:可以保存LightTools视图的大小和排列,此功能让您可以还原视图至关闭模型时的视图状态。您还可以储存视图布局,并于之后恢复视图布局,在与他人协作进行设计或与同事共享模型时非常有帮助。

◥改善工具数据库
此版本改善导光设计工具、背光图案优化工具、参数分析程序与光线路径分析工具的相关功能,并于几何体目录下新增表面选择工具。

◥加强LightTools数据库
更新示例模型库、材料数据库、光学属性数据库与玻璃目录。

** 即将终止支持Windows 7
LightTools 9.0与任何的9.0 RS版本将同时支持Windows 7与Windows 10的64位操作系统。由于微软已于2020年1月终止支持Windows 7,因此在LightTools 9.0之后的版本,将不再支持Windows 7。
