镜头组装仿真案例

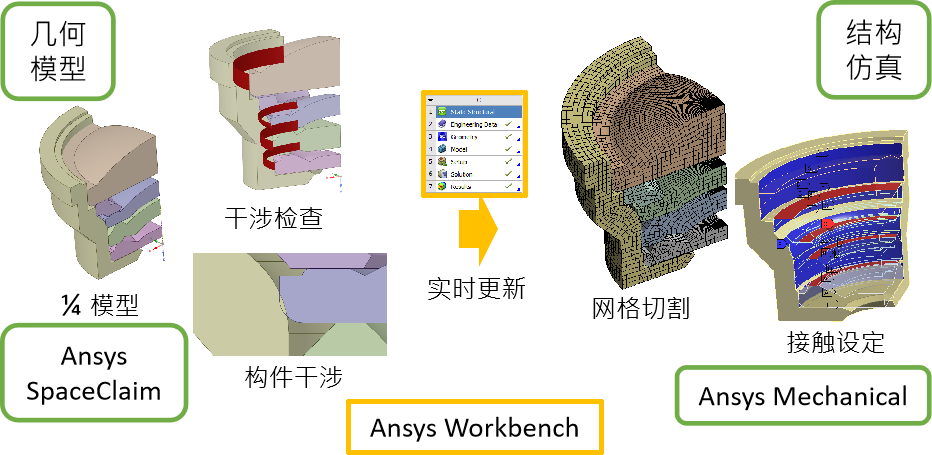

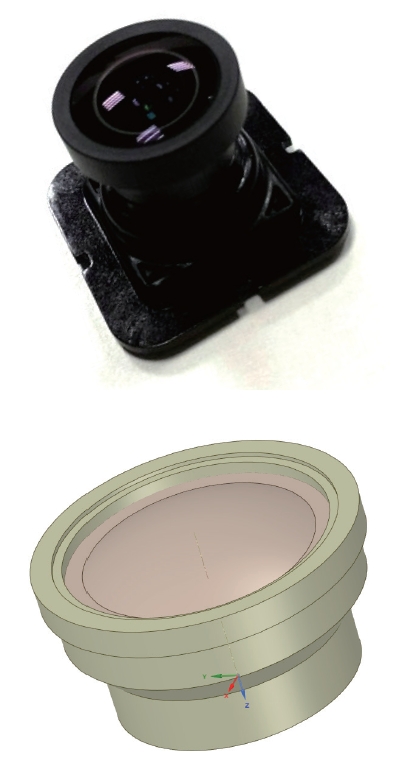

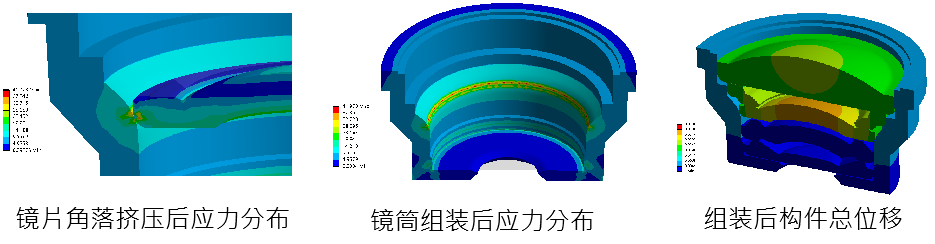

镜头组装时，镜片与镜筒的机构干涉是不可避免的问题，然而筒身和镜片的变形都会影响后续的防水和光学效果，再加上样机的实测成本昂贵，也难以抓出失效位置。因此若能在设计初期，利用模拟来评估镜头组装时所带来的形变和应力集中情形，将能辅助设计者对组装过程有更进一步的了解。 在 Ansys Workbench 平台能做到快速的建模与仿真集成，不需将几何档案汇出就能实时更新。利用 Ansys SpaceClaim 强大的前处理技术，能快速的完成几何修正，消除对结构影响较小的导角及过小的面和边，并利用切割工具将对称的镜头做1/4的模型简化，同时以干涉检查来找出镜片与镜头的干涉位置。Ansys Mechanical 是通用型的结构仿真软件，可提供有效的几何接触设定，将干涉部位做自动挤压并考虑进应力仿真中，提供使用者评估组装过程中机构干涉所带来的组装预应力。
