液体内粒子的分层分析

应用领域

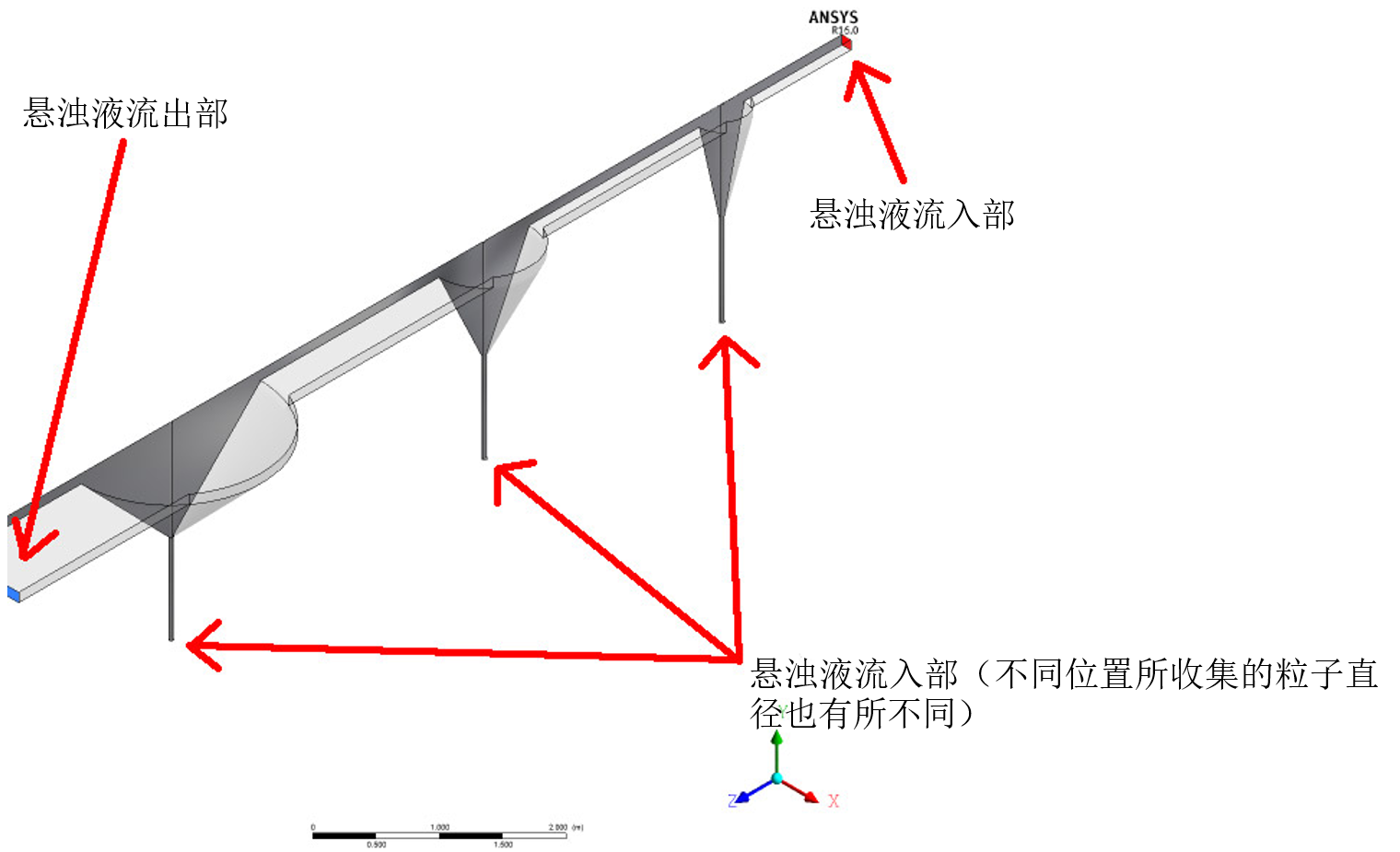

分析模型

将粉末的大小进一步细分时被称为分层，进行分层时有各式各样的设备可供选用。本案例是以悬浊状的粉末分层为目的的表面分层装置的案例。

分析结果

图中，从悬浊液流入部投入液体和粒子，并从下游方向流出。
途经三个漏斗，粒子分别沉降。此时，由于漏斗的大小不同，所滞留的时间也不同，因此，目标设为：
・以小的漏斗收集较重的粒子
・以大的漏斗收集较轻的粒子

此案例中，红色粒子表示质量越大，蓝色粒子表示质量越小。
从动画中可以确认到，在小漏斗中红色粒子，在大漏斗中蓝色粒子沉降的过程。

另外，从同时显示的液面上，可以确认粒子被输送的状态（由于动画设定的原因，显示的是粒子先被输送到下游侧的状态）。

另外，本案例以悬浊液为分析对象，下面文章中还包括了追随气体流场的粒子分层器分析案例。
→ 使用粒子追踪法的惯性除尘器的可视化案例
