微波加热所产生的电磁场分析与热流体分析/传热分析的耦合分析案例
(3).jpg){kind=logo}
以微波炉为代表的微波加热，透过向介电质照射微波，从而产生能量，使温度上升。
因此，模拟微波加热时，需要透过微波电磁场分析下的介电质的损耗获得发热，因此需要对电磁场和热的复合领域进行分析。Ansys中，透过多物理分析（耦合分析）的优势，将电磁场分析的结果与传热分析相结合，可以将电磁场分析无法做到的的介电质温度上升也模拟出来。
同时，透过与热流体分析结合，能够检查周围环境（如水冷或气冷）对设备热量的影响。此外，选择性地使用传热分析和热流体分析，所获得的结果也有所不同。
因此，模拟微波加热时，需要透过微波电磁场分析下的介电质的损耗获得发热，因此需要对电磁场和热的复合领域进行分析。Ansys中，透过多物理分析（耦合分析）的优势，将电磁场分析的结果与传热分析相结合，可以将电磁场分析无法做到的的介电质温度上升也模拟出来。
同时，透过与热流体分析结合，能够检查周围环境（如水冷或气冷）对设备热量的影响。此外，选择性地使用传热分析和热流体分析，所获得的结果也有所不同。
分析模型
.jpg)
.jpg)
图1. 微波炉分析模型 耦合分析时透过结合电磁场分析的结果，可简单进行传热分析。

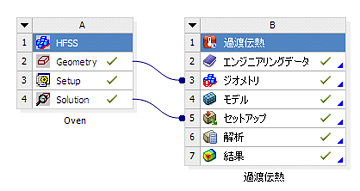

（电磁场 - 传热分析）
.png)

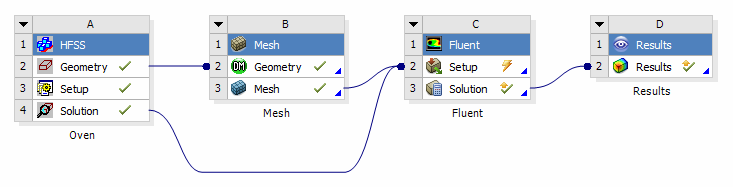

当要检查自然对流等周围环境带来的影响时，与热流体分析相结合。（电磁场 - 热流体）
分析结果
.jpg)
.jpg)

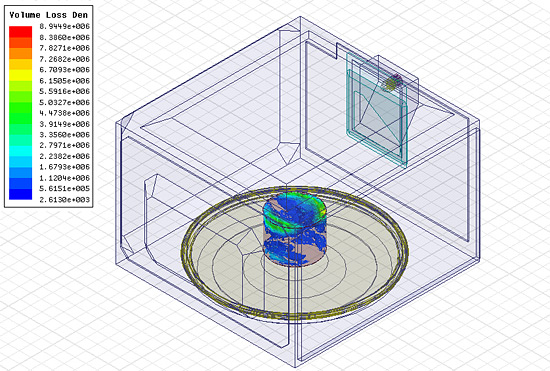

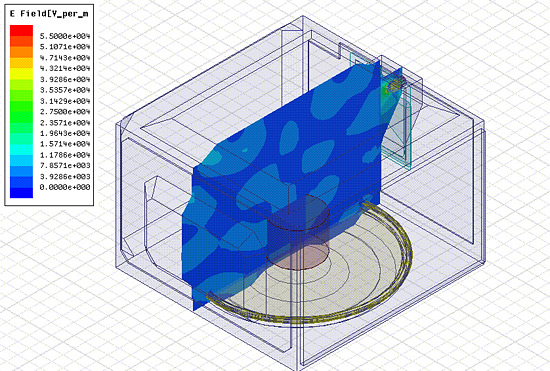

图3. 源自供电口的电场动画 图4. 加热对象的耗电密度
（点选上图，播放动画）
电磁场 - 传热分析
.jpg)

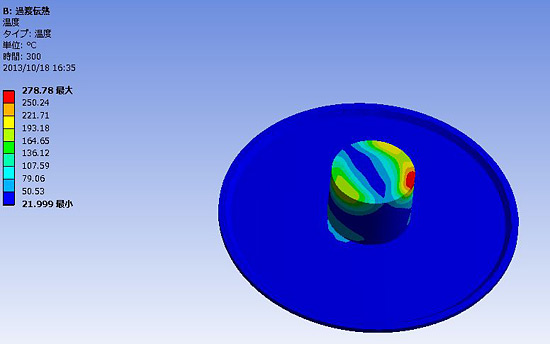

图5. 加热对象的温度上升（点选上图，播放动画）
电磁场 - 热流体分析

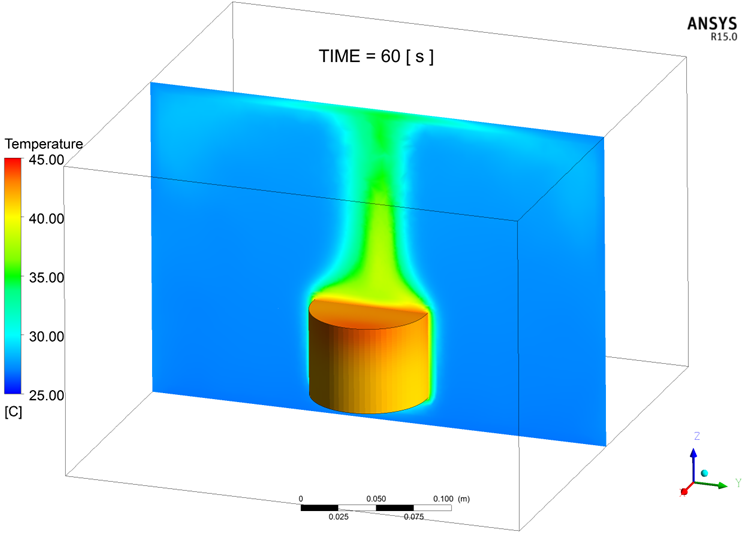

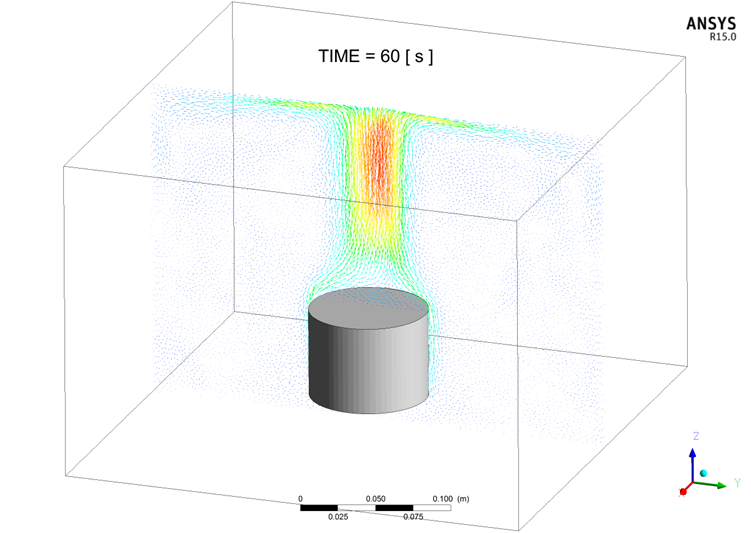

图6. 热流体分析得出的加热对象温度上升 图7. 热流体分析所得出的加热对
（点选上图，播放动画） 象周围流场的状况
（点选上图，播放动画）
