采用水冷散热片时，冷却高热密度模块的分析案例
(1).jpg){kind=logo}
.png)
近年来，以车载用IGBT 等为代表的高发热密度模块中，由于气冷不及时，使用水冷式冷却机的例子逐渐增加。
在这种情况下的冷却分析，需要在气冷部使用空气，水冷部使用水，即利用多种流体进行分析。
在这种情况下的冷却分析，需要在气冷部使用空气，水冷部使用水，即利用多种流体进行分析。
本次案例中，在表面使用水冷部，在背面使用气冷部来分析温度分布，还对压力分布实行了模拟。
此外，使用该压力结果还能计算出压力损失等。
分 析 模 型.png){kind=small}
.png)

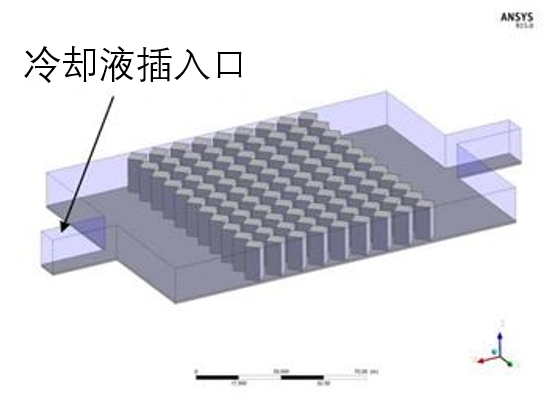

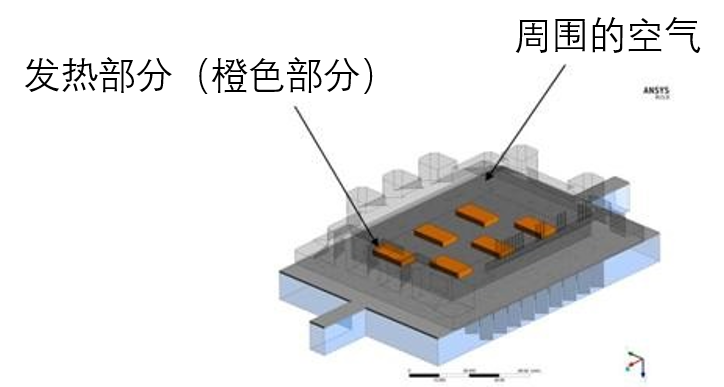

图1. 表面 图2. 背面
分 析 结 果

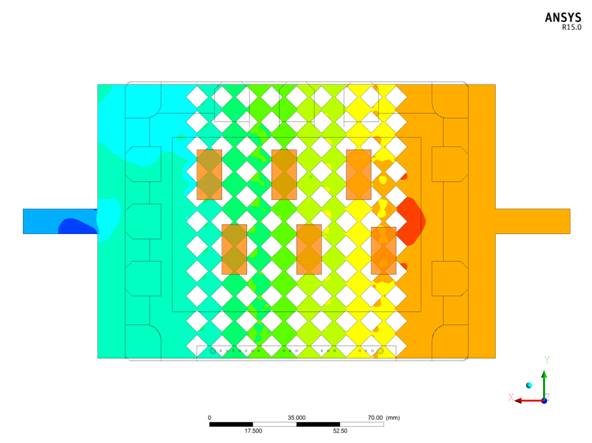

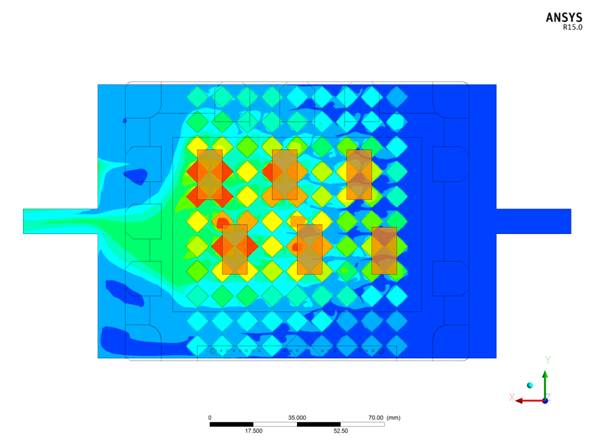

图3. 冷却液流动时的温度分布 图4. 冷却液流动时的压力分布
