如何使用SIwizard的功能进行眼图分析
2023.10.10SIwizard是SIwave的一项功能，它可以使用Designer/Nexxim的IBIS模型对PCB分析网络进行波形分析。 按照以往的仿真模式，需要先提取PCB通道的S参数后在使用Ansys的电路工具搭建电路, 将芯片的IBIS模型汇入进行波形的仿真，而SIwizard可以通过选择分析网络和IBIS模型并设置分析条件轻松进行时域波形的分析。在这里，我们将介绍一个眼型分析的案例。
解决方案说明

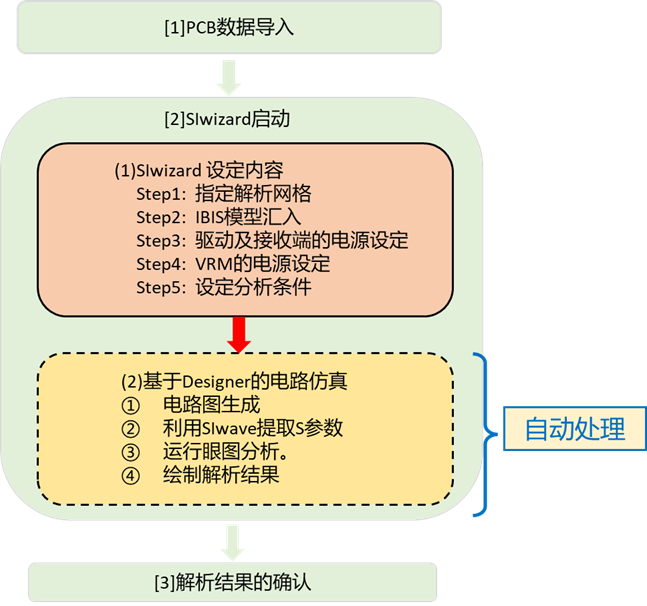

图一显示了使用SIwizard的IBIS模型进行眼图分析的流程。
将IBIS模型预先存储在指定目录下，启动SIwizard，设置Step1 ~ Step5。
完成设置后，Designer会自动启动生成原理图，并通过在Step5 中指定眼图分析并绘制结果。此外，SIwave在分析过程中自动提取PCB目标网络的S参数，用于时域波形分析。
将IBIS模型预先存储在指定目录下，启动SIwizard，设置Step1 ~ Step5。
完成设置后，Designer会自动启动生成原理图，并通过在Step5 中指定眼图分析并绘制结果。此外，SIwave在分析过程中自动提取PCB目标网络的S参数，用于时域波形分析。
完整资料请登入会员下载PDF
