利用SIwave实现目标阻抗的去耦电容理想组合方案
2023.06.05Ansys SIwave是针对PCB和BGA封装的信号完整性（SI）、电源完整性（PI）和电磁干扰（EMI）分析的专用软件。
Ansys SIwave 的PI Advisor功能模块对于第三方EDA版图设计中使用的电容器件，在考虑成本和电容数量等优先考虑事项基础上做自动优化分析，以实现满足指定目标阻抗的去耦电容理想组合方案。
设计者可以实施合适的去耦电容优化方案，达到减少电源噪声以及降低零件成本，提高设计性能。
解决方案说明
根据用户设定的电源阻抗在频带内的限制要求， 利用软件中自带的电容数据库，对现有的PCB电源网络进行自动的退耦设计优化， 获得多种满足设定阻抗要求的优化方案，供用户选择。
图一为此次案例中欲分析的V1P5_S3电源网络, 可以使用Ansys SIwave仿真向导(SIwave Workflow Wizard), 如图二所示。

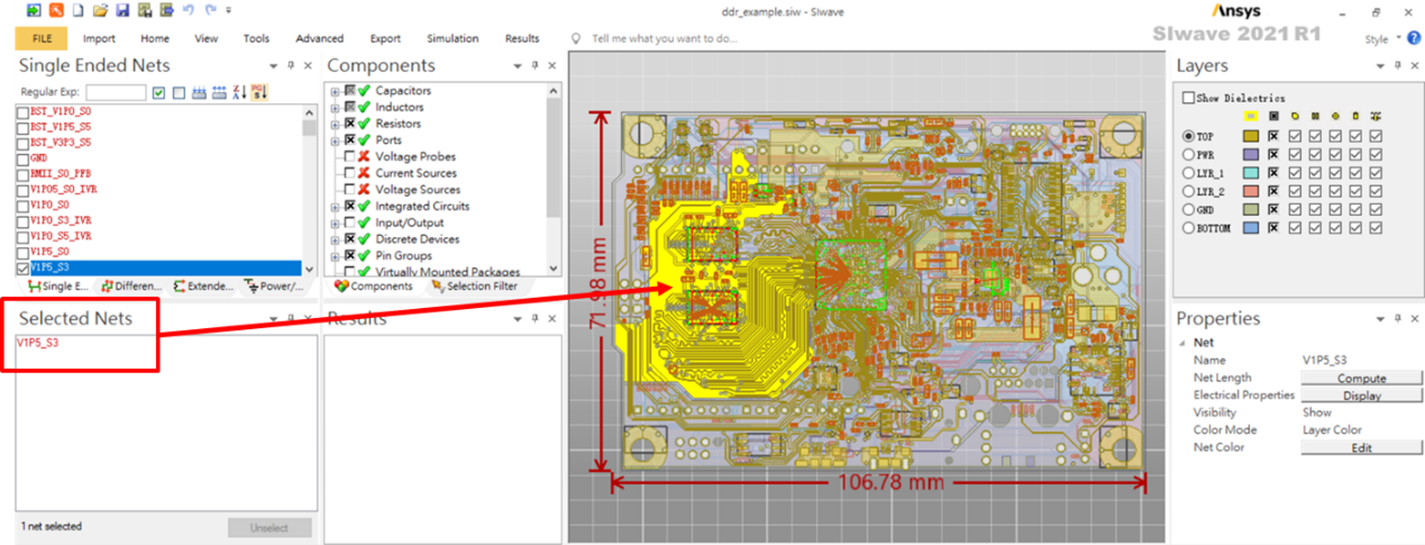

图一、欲分析的V1P5_S3电源网络
完整资料请登入会员下载PDF
