Lumerical与Zemax的动态联合：体光栅[动态链接设置篇]
2023.05.11使用Lumerical RCWA，进行STEP 3光栅档案准备
要用动态链接，光栅档案必须符合串联格式，格式请参考官方网页: Dynamic workflow between Lumerical RCWA and Zemax OpticStudio – Knowledgebase
从网页可知，我们要创建的光栅档案有几个必备条件：
1. 创建对象组topcell，必须用参数与脚本页面控制光栅的各种特性，前一步骤创建的材料分布需在对象组脚本页面定义。
2. 档案必须有X与Y方向周期。
3. RCWA仿真对象设定。
1. 创建对象组topcell，必须用参数与脚本页面控制光栅的各种特性，前一步骤创建的材料分布需在对象组脚本页面定义。
2. 档案必须有X与Y方向周期。
3. RCWA仿真对象设定。
由于纪录光场的档案我们用FDTD求解对象，与接下来必备的RCWA对象无法同时存在，因此需先把上一步的结果存成数据文件再读取进来，比如*.mat格式。

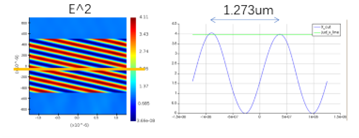

首先我们取得topcell需要填入的周期参数。从上步骤的干涉结果取一排X方向截线数据，计算跨越的周期数量与所跨越的长度，我们即得出了周期可以填在period_x。 对于没有周期的方向，随意填写一个长度即可。在这边建议仿真时水平方向多一些周期，减少抓取周期的误差。
图2. 取得RCWA算法周期
Z方向的周期不一定需要取得，但如想更节省的定义Layer，每个Z方向周期内至少需要设定两个Layer才能展现出厚度的周期特性，建议也取得做为参考。
接下来要创建Lumerical的物件组，从group /structure 创建。 创建后鼠标右键点选编辑，把name字段改成topcell ，在参数页面add参数 ，根据动态链接页面要求创建基本参数，以及想要当变量的参数，其中想要当变量的参数命名需有p#_开头。
