应用CFD于V型阀流体特性仿真实例
2022.12.20测试流体及测试程序
标准阀内流体的测试程序如下:
A. 测试流体为不可压缩流体(水)。
B. 测试系统须符合标准测试区间。
C. 管道中流速不会高于13.7 m/s (45 ft/s)。
D. 阀门全开下(Travel 100％)测试，同时可画分每10％下之开度量测其流量。
E. 阀之开度、上游压力、压力差、进口温度、测试流体以及相关之物理性质应于测试中被记录。
标准流体阀运动行程

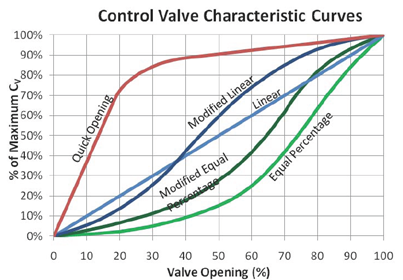

阀门流量曲线特性
Cv值计算:
- 流体系数(Cv)=【Q×Gf】/【N1×FP ×△P0.5】
- Generalized(Cv)=Q/【△P/SG】0.5
- 流体公式Cv = Qa ×（sg/△P）0.5
- 气体公式Cv = Q/1360 ×（sg×T/ △P）0.5 × 【2/（P1 ＋P2）】0.5
- Qa –Actual flow； △P-pressure drop P1-P2 ；T –Absolute flowing temperature（ ℉ ＋460）
