以Ansys Lumerical 仿真 OLED光学特性
2022.02.16仿真策略及方法

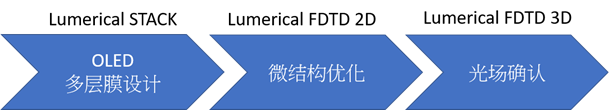

本案例利用Ansys Lumerical 将结构从一维到三维逐步优化。针对 OLED基本多层膜结构，以 FDTD搭配矩阵光学的 STACK模块，快速地对多层膜的干涉与微腔效应进行频谱与基础场型的设计。接着以 FDTD 2D 扫描微结构参数和偶极子位置来优化提取效率。接着再以 FDTD 3D 模拟 OLED形成数组排列时，怎么以对称性来减少内存需求与仿真时间，给出验证结果、需要输出给几光软件的光型数据。
OLED 多层膜设计
OLED 基本结构是平面堆栈多层膜，比起计算马克是威尔方程，解析解能快速准确地给出答案。

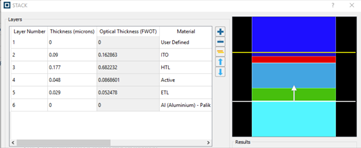

在Ansys Lumerical 的 STACK界面下，建模仅需输入(或从数据库选取)材料折射率参数与膜层厚度，指定偶极子所在的位置、频谱信息等就完成了。常见6-8层的堆栈都可以在1秒左右得到一个条件的结果。配合使用界面的条件扫描，可对模层厚度快速找到适合的组配。
完整资料请登入会员下载PDF
