Ansys Speos 成像仿真方法介绍
2023.12.141. 前言
摄像头已成为车载、手机终端等方向的应用，结合Speos丰富的光学材料库、光源数据模型等可以对三维场景进行准确赋值，呈现真实场景的拍摄效果。在光学全链路仿真分析中，Speos集成的成像系统杂散光分析、成像质量仿真分析功能成为优化成像质量的重要一环。本文主要基于Ansys Speos成像仿真方法介绍，提供数字化验证仿真解决方案。

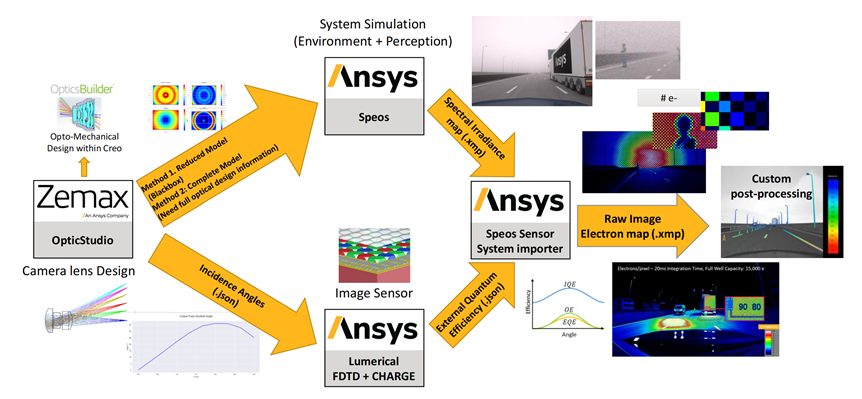

2. 仿真方法介绍
2.1基于Lens组CAD模型“白盒化”的成像仿真
方法1：基于Lens组 CAD模型导出法仿真
第1步：利用Zemax OpticStudio导出Lens组CAD模型；导出所使用材料体属性、表面处理数据，并利用Speos将其转换为可被识别的VOP/SOP文件；
第2步：利用Speos完善建立光学仿真模型，包括但不局限于添加镜筒、设置材料VOP&SOP光学属性、定义光源（Chart图用Display source，平行光用面光源）、定义Irradiance传感器（杂光分析时选sequence）、定义仿真类型（注意Geometrical distance tolerance数值调整，Inverse simulation注意开启色散）；
第3步：运行仿真，并使用Virtual Photometric Labs查看xmp结果。
方法2：基于Speos Lens Import功能导入法仿真
打开Speos，利用Assembly下Lens Import工具直接打开“.zmx”文件；完善建立光学仿真模型，参考方法1完成光学仿真，分析成像结果。
完整资料请登入会员下载PDF
