以Ansys Lumerical 仿真行波马赫-曾德尔调制器

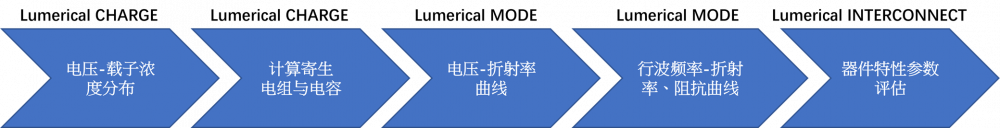

2022.04.07仿真流程
本案例首先以Ansys Lumerical的Multiphysics Charge模块做电性仿真，项目包含几种偏压下参杂硅材料波导的载子浓度分布情况，以及考虑因结构产生的寄生电容、阻抗等特性。接着将结果输入Lumerical Mode模块进行接面二极管光纤特征仿真，包含电压与等校折射率对应曲线，及射频分析，其中载子浓度与折射率的关系结合Drude (Plasma)与半导体载子浓度模型，详细请参考文献2。把计算结过作为器件参数，在Lumerical INTERCONNECT接口加入所需器件进行电路仿真，计算相对相移、光传输、传输线带宽和眼图等结果。
完整资料请登入会员下载PDF
